Медные втулки в Санкт-Петербурге

Медная втулка под механическую обработку

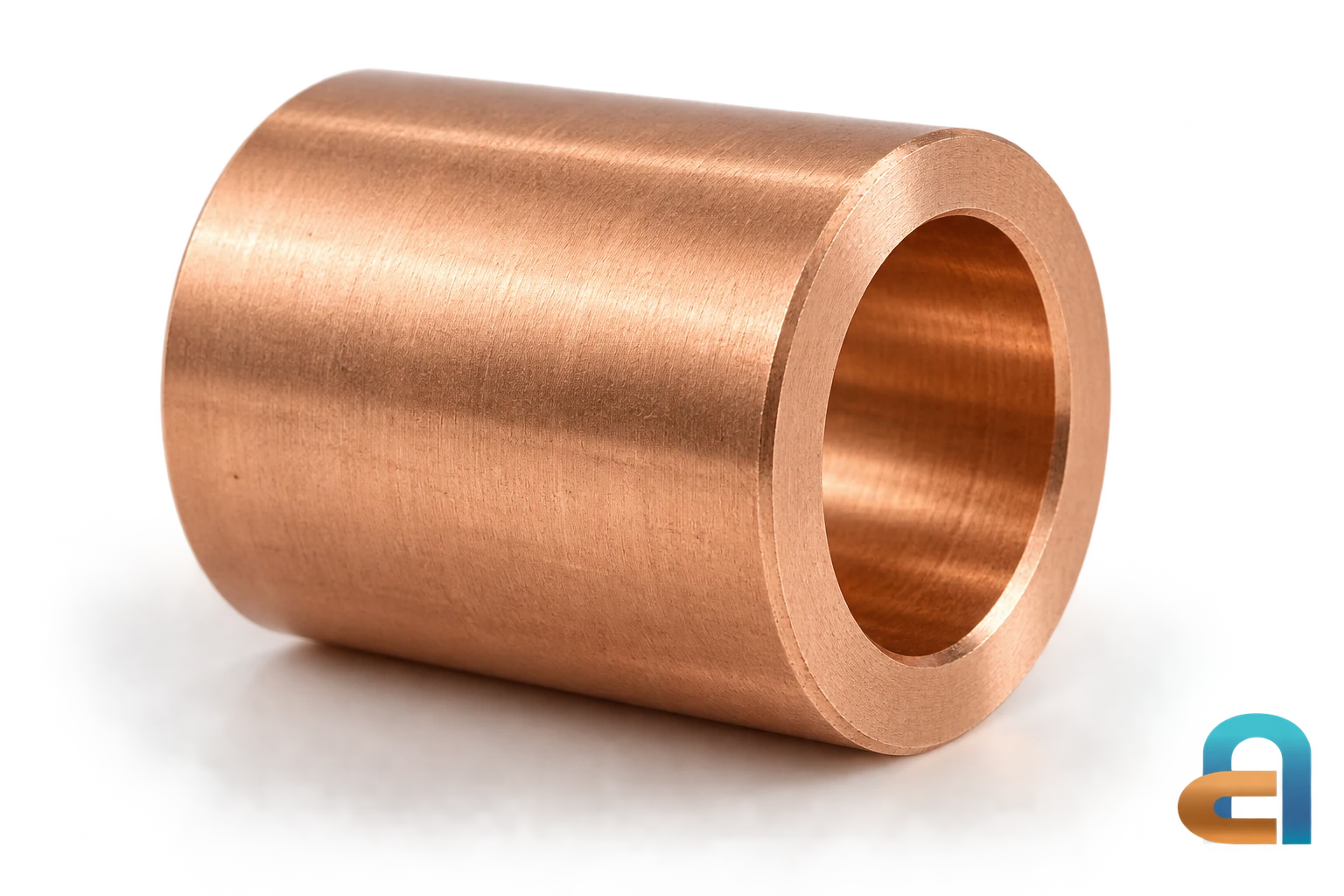

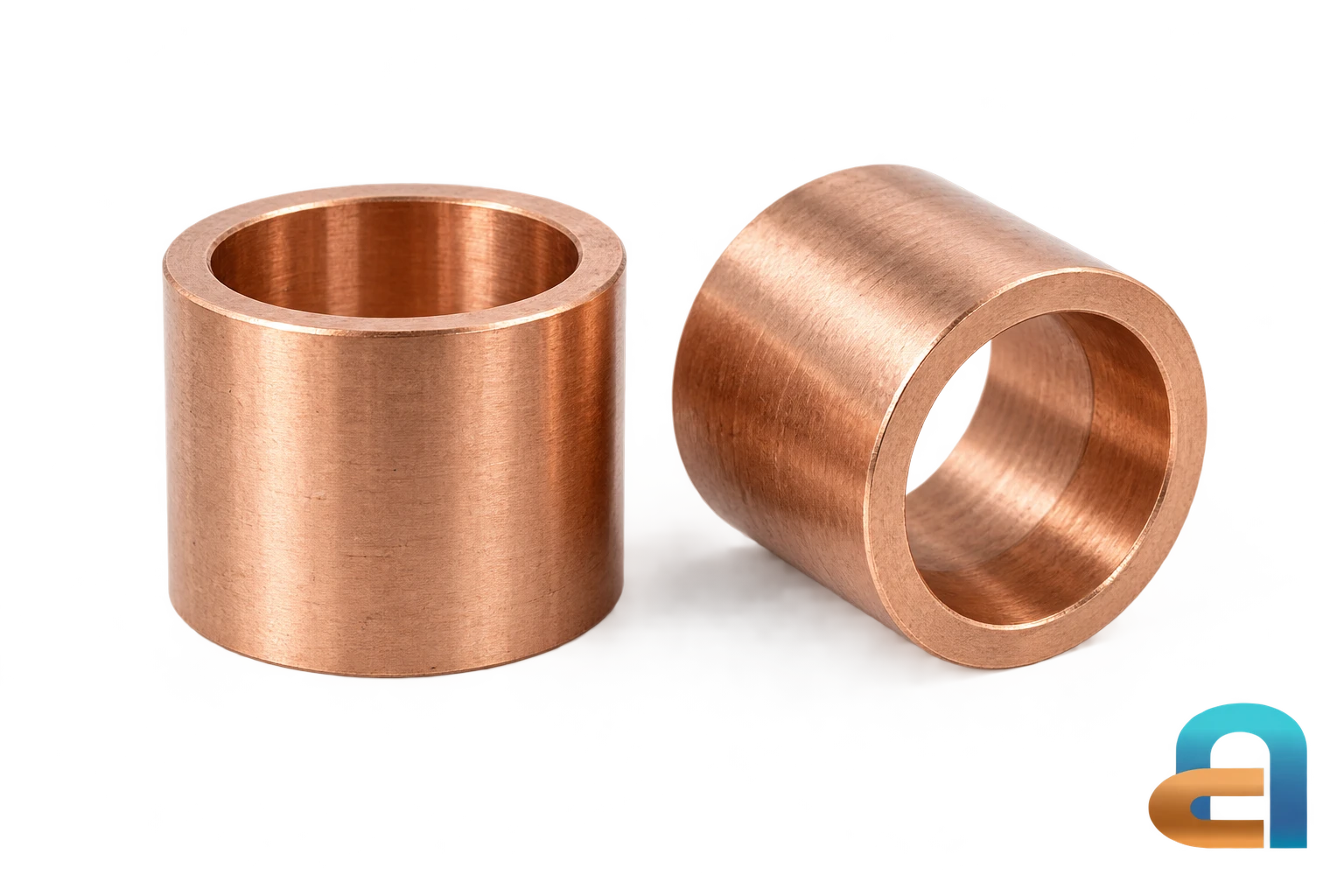

Медная втулка служит заготовкой для цилиндрической детали с осевым отверстием. По сравнению со сплошным прутком она сокращает объём металла, который нужно удалить при обработке отверстия. Наружную поверхность, отверстие и торцы доводят до размеров и допусков чертежа.

В каталоге представлены марки М1, М2 и М3. По ГОСТ 859-2014 минимальная суммарная доля меди и серебра составляет соответственно 99,90%, 99,70% и 99,50%. Для токопроводящей детали в заказе дополнительно задают требования к электропроводности. Если втулка работает в паре трения, материал выбирают по чертежу узла: марку бронзы нельзя заменять медью только из-за одинаковых размеров.

Размеры D, d и L

Размер втулки записывают как D×d×L: наружный диаметр × внутренний диаметр × длина, в миллиметрах. При обозначении через стенку используют s=(D−d)/2. Например, условная заготовка 40×20×50 мм имеет стенку 10 мм и длину 50 мм. В заявке удобно указать оба диаметра, чтобы не спутать размер отверстия с толщиной стенки.

Величину припуска назначают по технологическому процессу с учётом состояния поверхности и точности заготовки. Если передаёте чертёж готовой детали, отметьте, что размеры на нём окончательные. Для заготовки приложите отдельный эскиз с D, d и L; для нескольких типоразмеров составьте перечень с количеством каждого.

Цена медных втулок и заказ

В товарной таблице указана договорная цена. Для расчёта нужны марка меди, размеры заготовки и количество штук. Стоимость партии зависит от массы, геометрии и объёма заказа; доставку считают с учётом адреса и способа получения. При сравнении предложений проверяйте единицу цены: рубли за килограмм и рубли за штуку требуют пересчёта по массе одной втулки.

Для обработки из сплошного прутка есть медный круг. Бронзовые, латунные и алюминиевые заготовки собраны в разделе втулок из цветных металлов.
