ВГП: расшифровка и отличия от электросварной трубы
ВГП расшифровывается как «водогазопроводная». Труба ВГП по ГОСТ 3262-75 является стальной сварной трубой, поэтому противопоставлять её электросварной как изделие без шва неправильно. В каталогах под электросварной обычно понимают отдельную группу прямошовных труб с сортаментом по ГОСТ 10704-91. Главное различие при выборе: стандарт, обозначение диаметра, исполнение и требования к конкретному изделию.
Главные тезисы
- ВГП по ГОСТ 3262 является сварной трубой; резьба предусмотрена не у каждого исполнения.
- ВГП и электросварные прямошовные трубы сравнивают по стандартам и размерным обозначениям.
- Ду 20 не означает наружный диаметр 20 мм: для приведённой ВГП он составляет 26,8 мм.
- При приёмке сверяют маркировку, документ, размеры и исполнение, а не только вид шва.
- Прочность и пригодность зависят от марки, геометрии и условий работы; испытательное давление не равно рабочему.
Что такое труба ВГП и есть ли у неё шов

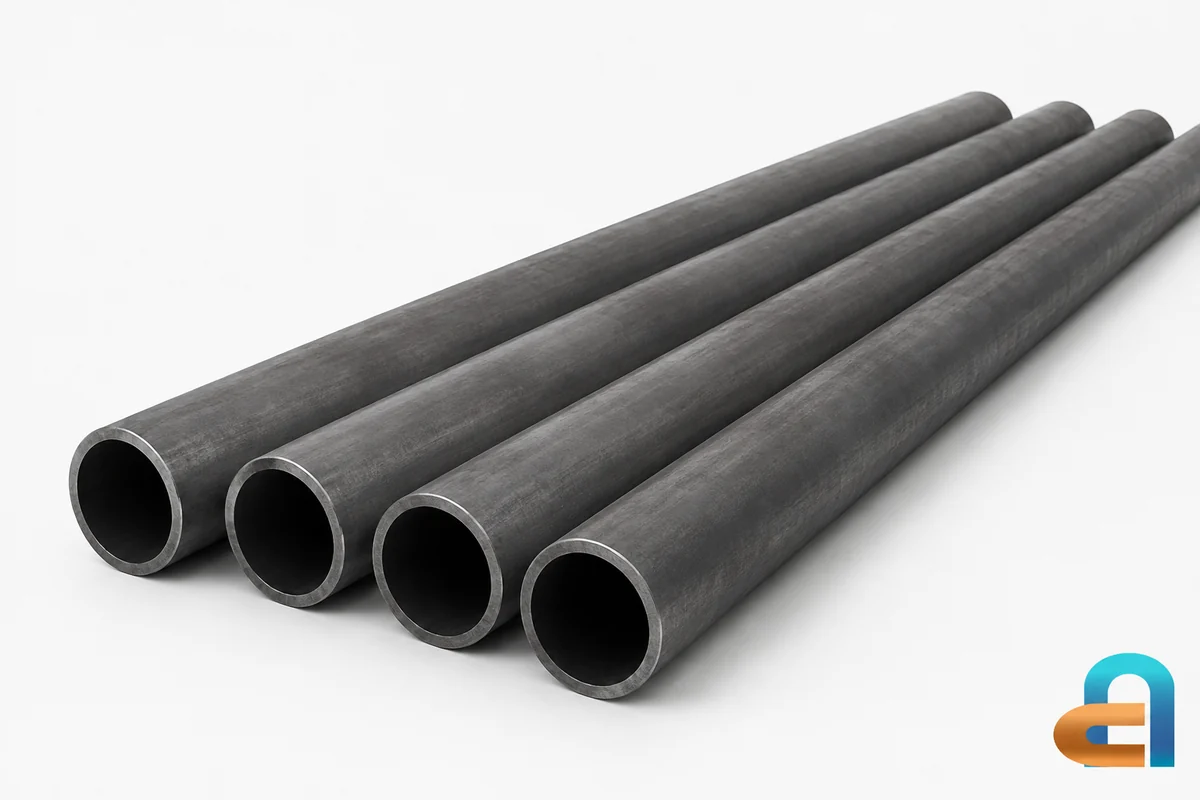

ГОСТ 3262-75 охватывает сварные трубы для водопроводов, газопроводов, отопления и деталей соответствующих конструкций. Предусмотрены оцинкованные и неоцинкованные исполнения, с резьбой и без неё. Отсутствие видимой резьбы не означает, что перед вами не ВГП.
Название описывает назначение и группу продукции. Бесшовные трубы рассматривают как другую продукцию со своими документами.
ВГП и электросварная труба: таблица отличий
Что сравнивать в каталоге и документе о качестве
На узком экране таблицу можно прокрутить вправо.
| Критерий | Водогазопроводная труба | Электросварная прямошовная труба |
|---|---|---|
| Основные документы в рассматриваемой группе | ГОСТ 3262-75: технические условия и размеры | ГОСТ 10704-91: сортамент; ГОСТ 10705-80: технические условия в своей области применения |
| Обозначение размера | Условный проход и толщина стенки | Наружный диаметр и толщина стенки |

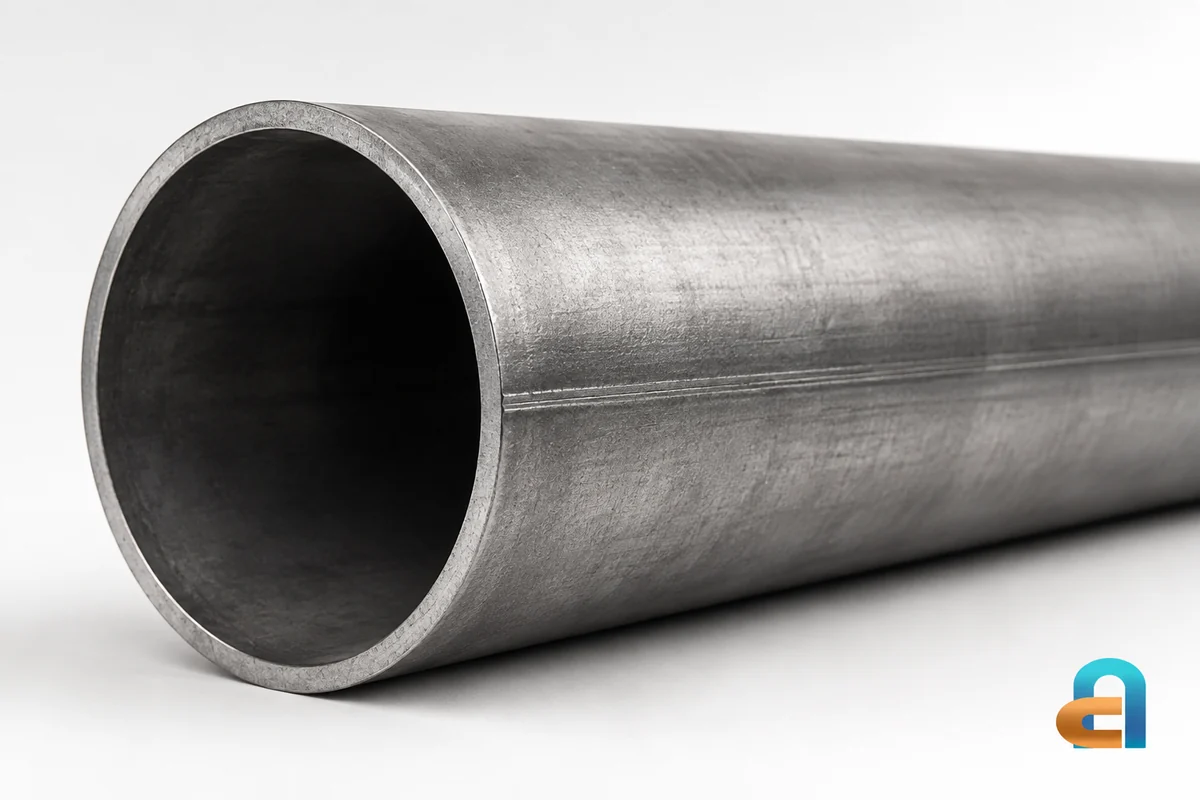

| Способ изготовления | Сварная | Сварная с продольным швом |
| Резьба | Возможна, но не обязательна для каждого исполнения | Не является определяющим признаком этой группы |
| Защита от коррозии | Зависит от наличия покрытия и среды | Также зависит от покрытия и условий работы |
| Основание для выбора | Проектная спецификация, размеры и исполнение | Проектная спецификация, размеры, марка стали и нормируемые характеристики |
Электросварные трубы применяют не только в ограждениях и каркасах. Их пригодность для трубопроводов определяется конкретными техническими требованиями. Одного названия «электросварная» недостаточно ни для запрета, ни для разрешения работы под давлением.
Почему Ду 20 не равно наружному диаметру 20 мм
Условный проход, часто обозначаемый Ду или DN, нужен для размерного обозначения трубопроводной системы. Он не равен автоматически измеренному внутреннему диаметру и тем более наружному. В таблице 1 ГОСТ 3262-75 обычному исполнению ВГП с условным проходом 20 соответствует наружный диаметр 26,8 мм.
Пример для трубы 20 × 2,8: при наружном диаметре 26,8 мм и стенке 2,8 мм расчётный внутренний диаметр составляет 26,8 − 2 × 2,8 = 21,2 мм. Здесь использованы номинальные размеры без учёта допусков. Число 20 в обозначении ВГП нельзя читать как наружный диаметр электросварной трубы.
Как прочитать пример ВГП 20 × 2,8
| Запись или величина | Значение |
|---|---|
| 20 | Условный проход |
| 2,8 мм | Номинальная толщина стенки |
| 26,8 мм | Наружный диаметр соответствующего исполнения по таблице 1 |
| 21,2 мм | Расчётный внутренний диаметр для этого примера |
При подборе соединений сверяют не только проход, но и тип соединения, параметры резьбы или присоединительные размеры. Трубы с похожими числами в названии не обязательно стыкуются без переходника.
Как отличить трубы при приёмке
Надёжнее начинать с маркировки пачки и документа о качестве. В них должны совпадать обозначение продукции, стандарт, размеры, марка стали и исполнение. Затем измеряют доступные размеры и оценивают состояние поверхности по требованиям заказа.
Вес, толщина стенки и внешний вид шва не служат универсальным отличием. Нельзя утверждать, что любая ВГП легче или тоньше любой электросварной трубы: у групп есть разные типоразмеры. Оцинковка также не делает трубу нечувствительной к коррозии и не заменяет проверку пригодности для рабочей среды.
Что прочнее и какую трубу выбрать
Сначала определяют задачу: транспортировка среды, опора, каркас или механическая деталь. Затем сравнивают марку стали, наружный диаметр, стенку, нормируемые свойства и состояние изделия. Для несущей конструкции дополнительно важны схема нагружения и соединения; для трубопровода нужны расчётные давление, температура и характеристика среды.
Указанное в стандарте гидравлическое испытание не является универсальным разрешённым рабочим давлением. Поэтому таблица с единственным числом «выдерживает столько-то МПа» без условий не помогает безопасно выбрать трубу.
- Возьмите обозначение из проекта или спецификации, сохранив номер стандарта.
- Разделите условный проход и наружный диаметр, проверьте стенку и длину.
- Укажите оцинкованное или неоцинкованное исполнение и необходимость резьбы.
- Сопоставьте документы на предлагаемый материал с требованиями проекта до замены позиции.
На сайте эти группы разделены: водогазопроводные трубы ВГП и электросварные стальные трубы. Для расчёта отправьте полное обозначение и количество. Совпадение диаметра само по себе не подтверждает взаимозаменяемость.
