Перфорированный лист: применение и параметры выбора
Перфорированный лист используют в мебельных панелях, декоративных экранах и торговом оборудовании. Чтобы выбрать материал для такой конструкции, задают не только форму отверстий, но и их размер, шаг, толщину листа и сплошные поля под крепление. Листы с одинаковым диаметром отверстий могут различаться рисунком и долей открытой поверхности.
Главные тезисы
- Для мебели и экранов сначала определяют, несёт ли перфолист нагрузку или служит декоративной вставкой.
- Диаметр отверстия, межцентровой шаг и ширина перемычки являются разными размерами.
- Открытая площадь зависит от диаметра, шага и схемы рядов; одинаковые отверстия не гарантируют одинаковое сечение.
- Неперфорированные поля, сторона заусенца и лицевая поверхность входят в требования к листу.
- Рисунок описывают геометрией и схемой, а не только торговым кодом.
- В запросе нужны материал, формат, толщина, отверстия, поля, допуски и количество.
Поставщику нужны геометрия самого листа и рисунок перфорации. Если панель предстоит крепить к раме, полезно приложить эскиз с зонами крепежа. Он уточняет то, что невозможно восстановить по фотографии образца: размеры полей, привязку отверстий и сторону, которую будет видеть покупатель изделия.
Перфолист в мебели и торговом оборудовании

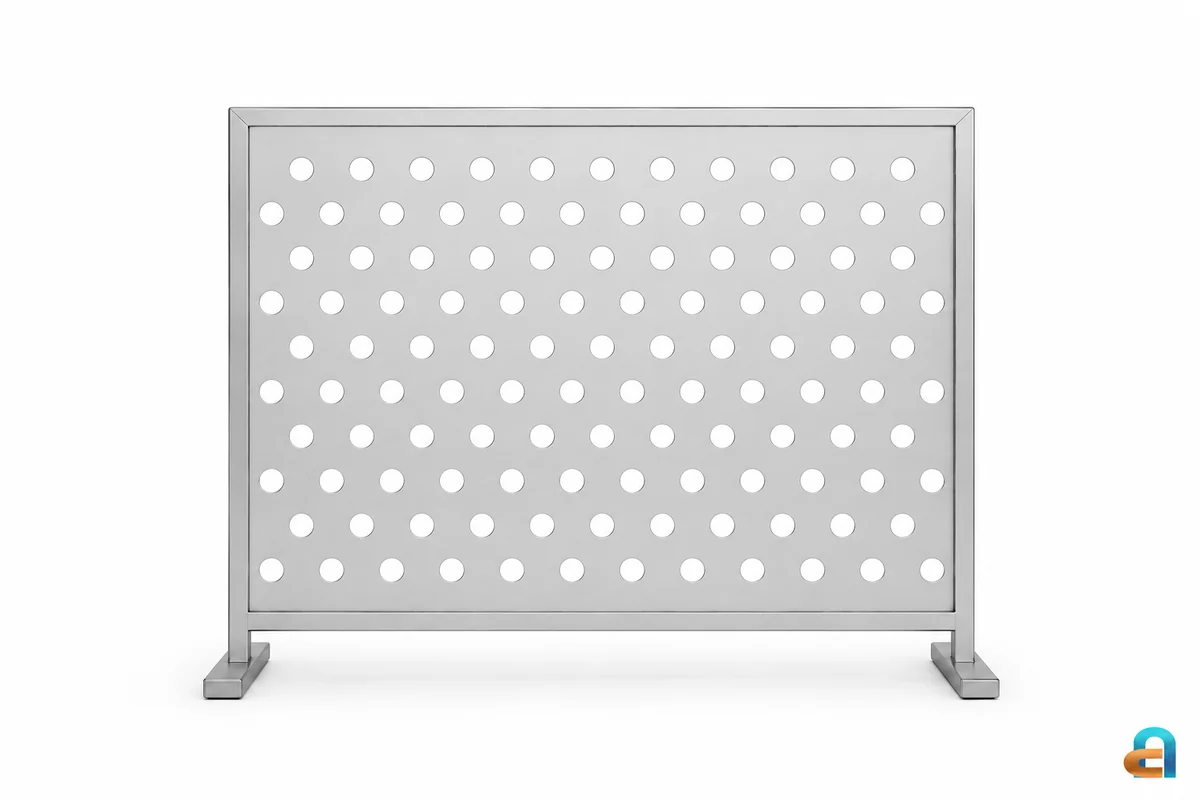

В мебели перфорированная панель может служить фасадом, вставкой, экраном или стенкой корпуса. В торговом оборудовании её используют как элемент стенда, витрины либо системы размещения образцов. Важно заранее определить роль листа: декоративное заполнение и деталь, воспринимающая нагрузку от навесного оборудования, требуют разной проверки.
Для декоративной панели оценивают рисунок с рабочего расстояния, видимость предметов за экраном и сочетание с рамой. Небольшой образец помогает сравнить внешний вид, но не показывает поведение полноразмерного листа на опорах. Размер панели, способ крепления и толщина входят в проект конструкции.
В торговом стенде отверстия иногда используются для установки держателей. Тогда нужно проверить совместимость с конкретной системой крепежа: размеры, шаг, толщину панели и допустимую нагрузку на узел. Любой круглый рисунок не становится стандартной монтажной сеткой только потому, что в него входит крючок.
| Задача | Что уточнить в спецификации |
|---|---|
| Мебельный фасад или декоративный экран | Рисунок, видимую сторону, поверхность, края и поля |
| Панель с держателями | Совместимость отверстий и толщины с крепежом, схему опирания |
| Выставочная перегородка | Габариты, точки крепления и порядок сборки конструкции |
| Панель с требованиями к воздухообмену | Открытую площадь и расчёт работы изделия целиком |
Возможность повторной сборки определяется соединениями и конструкцией стенда. Её нельзя обещать по одному названию материала. Для ограждений, лестниц и других нагруженных элементов пригодность подтверждают проектом, а не внешним сходством с декоративной панелью.
Диаметр отверстия и шаг измеряют по-разному
Диаметр описывает отдельное круглое отверстие. Шагом называют расстояние между центрами соседних отверстий в заданном направлении. Между их краями остаётся полоса металла, которую называют перемычкой. Для двух круглых отверстий вдоль линии их центров ширина перемычки равна шагу минус диаметр.

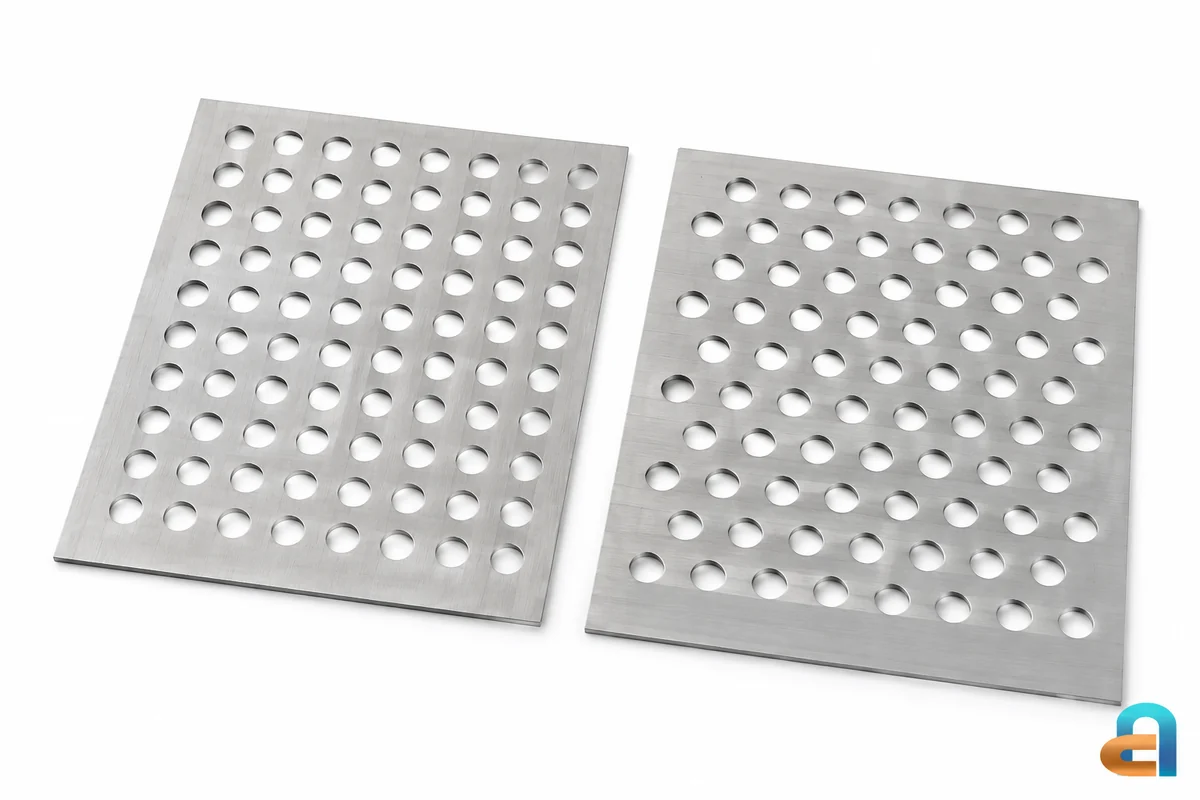

В схемах встречаются прямые и смещённые ряды. При одинаковых отверстиях и одинаковом ближайшем шаге рисунок меняет число отверстий на площади листа. Поэтому вместе с двумя размерами нужна схема расположения. Диаметр, шаг, толщину и открытую площадь указывают отдельно: эти параметры описывают разные свойства изделия.
Что означают Rv и Rg
В одном из вариантов каталожных обозначений Rv обозначает круглые отверстия со смещёнными рядами под 60°, а Rg обозначает круглые отверстия с прямыми рядами. Буквы описывают рисунок, а не марку стали: у нержавеющего перфорированного листа материал записывают отдельно.
Числа после букв нужно читать по легенде конкретного каталога. Например, в каталожном обозначении Rg 2,5-16 могут быть указаны диаметр 2,5 мм и открытая площадь 16%, а не шаг 16 мм. Поэтому к коду в заявке полезно добавить расшифровку и схему. Это пример обозначений производителя, не универсальная запись по ГОСТ.
Открытая площадь: простой пример
Открытая площадь, или открытое сечение перфорации, показывает долю поверхности, занятую отверстиями. Для круглых отверстий при разных схемах она рассчитывается по-разному. В формулах ниже d обозначает диаметр, p обозначает ближайший межцентровой шаг; оба размера берут в одинаковых единицах.
На узком экране таблицу можно прокрутить вправо.
| Расположение центров | Открытая площадь, % | При d = 5 мм и p = 8 мм |
|---|---|---|
| Смещённые ряды 60°, равносторонняя треугольная сетка | 90,69 × (d / p)² | Около 35,4% |
| Прямые ряды, квадратная сетка | 78,54 × (d / p)² | Около 30,7% |
При одинаковых диаметре и ближайшем шаге доля отверстий в двух примерах различается. Это сравнение повторяющегося рисунка, без сплошных полей по краям. Относительно площади всей заготовки сплошные поля уменьшают долю отверстий. Размеры учебные и не описывают ассортимент.
Пример помогает сравнить рисунки, но не назначает допустимую нагрузку, расход воздуха или размер улавливаемых частиц. Такие требования проверяют для изделия целиком. По одному проценту открытой площади нельзя определить пригодность панели для конкретного фильтра или ограждения.
Поля и сторона заусенца входят в спецификацию
Неперфорированные полосы по периметру оставляют по требованиям детали. Их размеры записывают для каждой стороны: два одинаковых поля вдоль длины не означают такие же поля на торцах. Если отверстия должны начинаться от заданной базы или совпадать с рисунком соседней панели, это показывают на чертеже.
После выбора рисунка зафиксируйте толщину и марку материала. Слово «нержавеющий» не указывает конкретную сталь. Замена марки требует отдельного согласования, особенно если панель контактирует с рабочей средой или проходит дальнейшую обработку.
Для видимой поверхности согласуют внешний вид, защитную плёнку при необходимости и требования к краям отверстий. Наличие плёнки или удаление заусенцев не стоит предполагать автоматически. Эти операции должны быть отражены в предложении поставщика.
Как записать рисунок без неоднозначности
Условный пример для письма: «Круглые отверстия диаметром 5 мм; ближайший шаг 8 мм; смещённые ряды 60°; поля по четырём сторонам согласно чертежу». Вдоль линии центров перемычка составляет 3 мм. Такая расшифровка позволяет проверить геометрию независимо от принятого поставщиком кода рисунка.
Для продолговатых отверстий вместо одного диаметра нужны длина и ширина, ориентация и шаги по двум направлениям. На эскизе также показывают границу перфорированной зоны и базу, от которой отсчитывают положение отверстий.
Данные для запроса
Скопируйте список в письмо и заполните его по чертежу:
- материал и марка;
- толщина, ширина и длина заготовки в миллиметрах;
- форма и размеры отверстий;
- шаги и схема расположения;
- размеры неперфорированных полей по четырём сторонам;
- требования к допускам, плоскостности, поверхности и заусенцам;
- количество листов и дополнительные операции по чертежу;
- требуемые документы и дата получения.
Предложения сравнивайте по этой же спецификации. Одинаковый формат и диаметр отверстия ещё не означают одинаковые листы. Для поиска материала используйте каталог перфорированного нержавеющего листа, а эскиз и параметры, которых нет в таблице, приложите к запросу. Если поставщик предлагает другой рисунок, запросите его размеры и открытую площадь до согласования замены.
