Медная лента: производство, свойства и применение

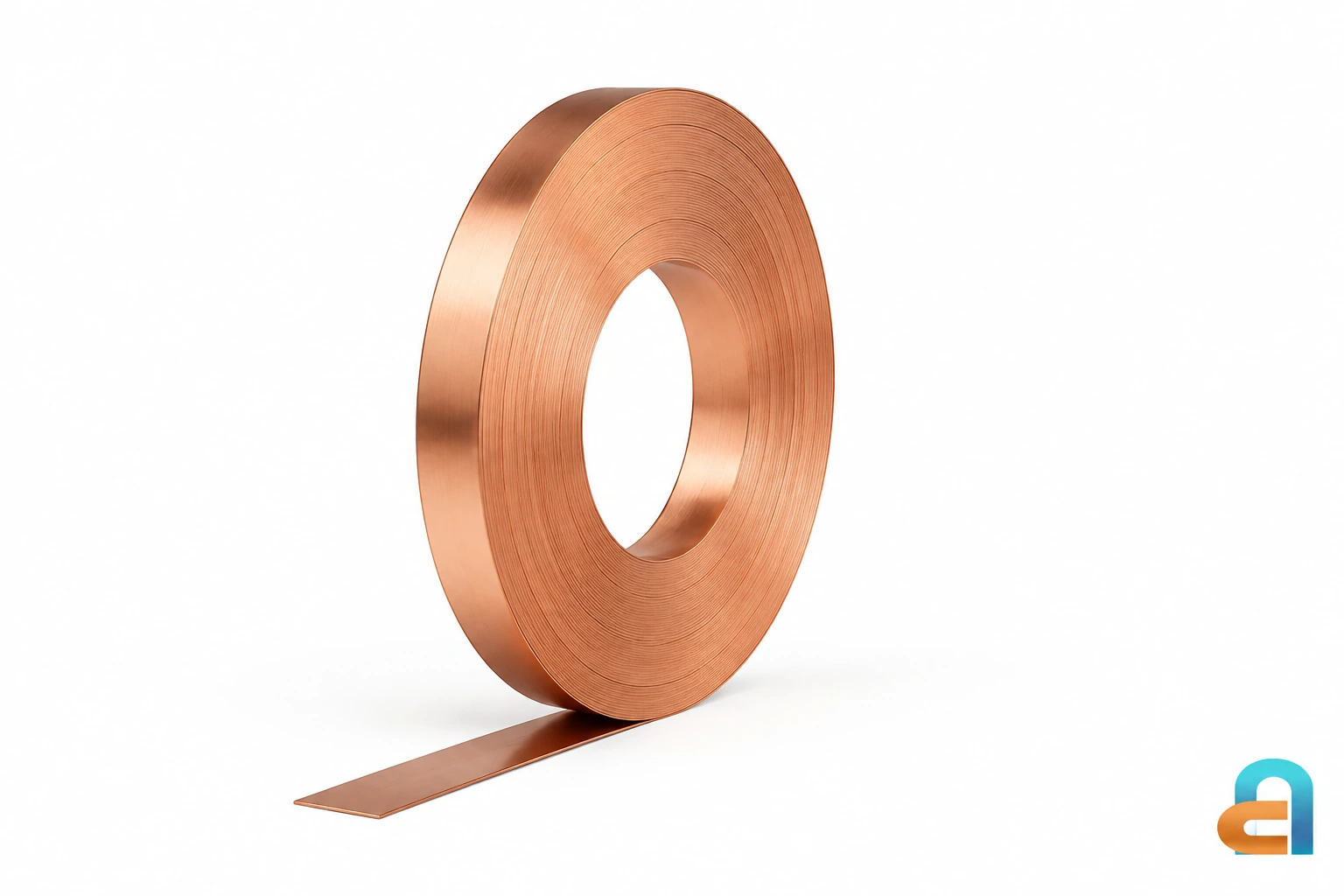

Медная лента представляет собой плоский прокат прямоугольного сечения, обычно в рулоне. Из неё делают токопроводящие элементы, детали теплообменников, штампованные заготовки и декоративные накладки. Для гибки и вытяжки выбирают пластичное состояние, для электротехнических деталей также задают марку меди, сечение и требования к электропроводности.
Главные тезисы
- Прокатка уменьшает толщину и упрочняет медь; отжиг восстанавливает пластичность для дальнейшего формования.
- Ленту используют в проводниках, теплообменных и штампованных деталях; критерии выбора для этих задач различаются.
- Состояния М, П и Т означают мягкую, полутвёрдую и твёрдую ленту; их выбирают под следующую операцию.
- У самоклеящейся ленты проводимость клея определяет возможность электрического контакта через нахлёст.
- В заказе нужны марка, состояние и размеры; для станка также задают допустимые массу и диаметры рулона.
Как производят медную ленту
Производство медной ленты начинается с заготовки заданного химического состава. При прокатке валки постепенно уменьшают толщину металла. Контроль толщины по длине помогает получать одинаковые детали при последующей штамповке; плоскостность влияет на устойчивую подачу полосы в инструмент.
Холодное обжатие упрочняет медь и уменьшает её пластичность. Отжиг возвращает способность к деформации, поэтому режимы прокатки и нагрева подбирают под требуемое состояние. Затем широкую полосу разделяют вдоль на ленты нужной ширины и наматывают в рулоны.

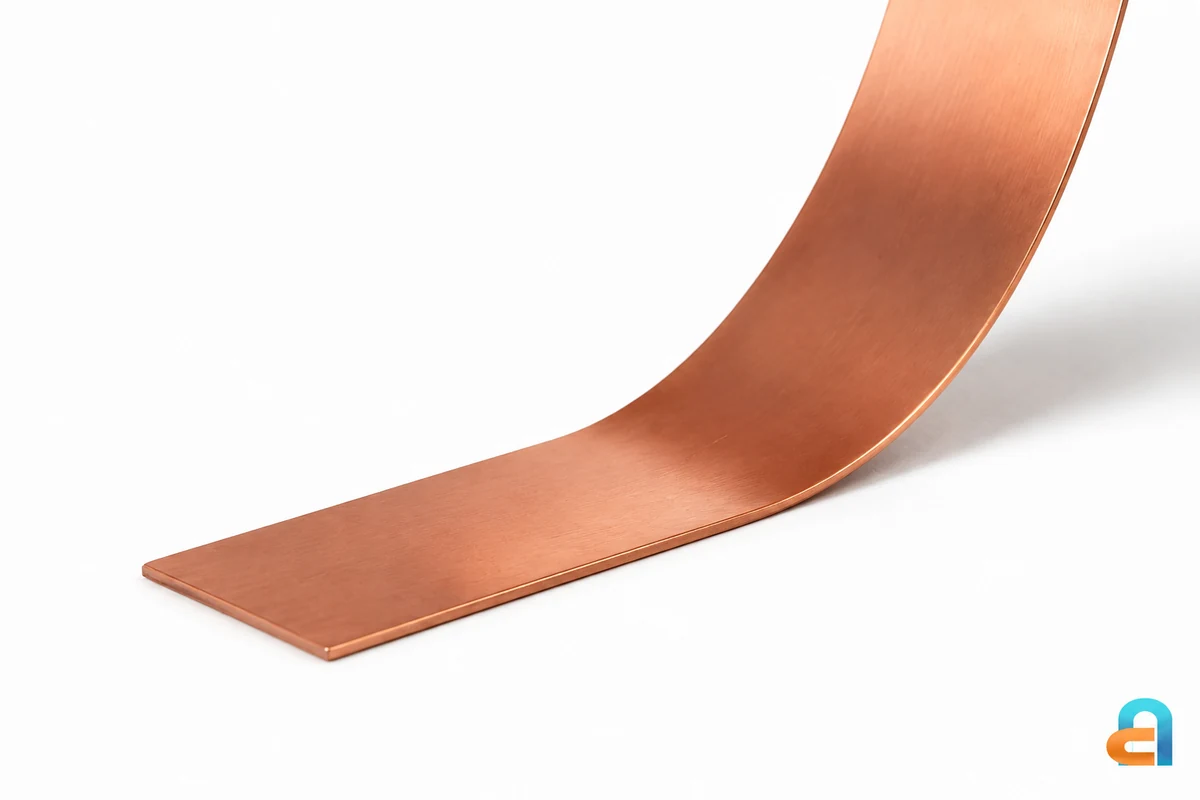

При окончательном контроле проверяют размеры, поверхность, кромки и механические свойства. Для автоматического пресса особенно важны ровная намотка и отсутствие дефектов края: повреждённая кромка может стать местом начала трещины при формовании.
Для чего применяют ленту из меди
На узком экране таблицу можно прокрутить вправо.
| Область применения | Зачем используют медь | Что проверяют |
|---|---|---|
| Электротехнические детали | Для проведения тока в контактах, соединениях и специальных обмотках | Марку, электрические свойства, сечение, условия контакта и изоляции |
| Теплообменные элементы | Для передачи тепла между участками конструкции | Тепловой режим, среду, толщину и способ соединения |
| Штамповка и формование | Для изготовления повторяющихся плоских и объёмных деталей | Состояние материала, направление обработки, качество края |
| Декоративные работы | Для накладок, вставок и художественных деталей | Цвет и состояние поверхности, возможность формования, требования к отделке |
Электротехническая медная лента
Для проводника указывают марку меди и требуемые электрические свойства. В ГОСТ 1173-2006 буква Е в марках М1Е и М1рЕ относится к меди для электротехнической промышленности, которую испытывают на электропроводность. Для обмоток также важна кромка без заусенцев, способных повредить изоляцию.
Сечение ленты равно толщине × ширине: у размера 0,2×20 мм оно составляет 4 мм². Допустимый ток рассчитывают для узла с учётом охлаждения, изоляции и соединений. Такой расчёт нужен, например, при замене нескольких тонких полос одной толстой с той же общей площадью сечения.
Теплообмен и изготовление деталей
В теплообменнике тонкая медная деталь передаёт тепло между стенкой и окружающей средой. Для неё выбирают толщину, способ соединения и марку, совместимую с рабочей средой. При штамповке оценивают другую задачу: выдержит ли лента изгиб или вытяжку без трещин. Для глубокой вытяжки в требованиях можно задать контроль глубины выдавливания.
Мягкая, полутвёрдая и твёрдая лента
По ГОСТ 1173-2006 состояния обозначают М, П и Т: мягкое, полутвёрдое и твёрдое. Мягкий материал удобнее при большом формоизменении; более упрочнённый сильнее сопротивляется пластической деформации. При его гибке учитывают большее пружинение, то есть частичный возврат детали после снятия нагрузки.
Например, в обозначении «Лента ДПРПП 0,70×35 НД М1» указаны холоднокатаная прямоугольная лента повышенной точности по толщине и ширине, полутвёрдое состояние, толщина 0,70 мм, ширина 35 мм, немерная длина и медь М1. Буквы точности и состояния занимают разные позиции, даже когда обе обозначены П.
Чем прокат отличается от самоклеящейся медной ленты
Прокат для изготовления деталей поставляют без клея. Самоклеящаяся лента состоит из металлической основы, клеевого слоя и съёмной подложки. Для экранирования важно, проводит ли клей ток: встречаются изделия как с проводящим, так и с непроводящим клеевым слоем.
Если электрический контакт должен проходить через нахлёст, выбирают изделие с подходящим сопротивлением клеевого слоя по техническому листу производителя. Для витража дополнительно подбирают ширину под толщину стекла и загиб краёв. О тонких металлических основах читайте в статье о видах и применении медной фольги.
Что учитывать при выборе
Для заказа запишите марку, состояние, толщину × ширину, количество и следующую операцию: гибка, штамповка, изготовление обмотки или декоративной детали. У рулона для станка укажите внутренний диаметр, предельный наружный диаметр и массу, которые допускает разматывающее устройство. Для видимой поверхности добавьте требования к цвету и отделке.
Вопросы о медной ленте
Можно ли согнуть твёрдую медную ленту так же, как мягкую?
Для твёрдой ленты обычно нужны больший радиус изгиба и поправка на пружинение. Если деталь должна получиться без трещин и точно войти в сборку, режим проверяют на образце той же марки, толщины и состояния.
Чем отличается марка М1 от обозначения М в состоянии?
М1 обозначает марку меди, а отдельная М в позиции состояния означает мягкий прокат. Поэтому в заказе могут одновременно стоять М и М1: они описывают разные характеристики.
Достаточно ли толщины и ширины для заказа ленты в пресс?
Ещё нужны марка, состояние, допуски размеров, требования к кромке и параметры рулона. Внутренний диаметр определяет посадку на устройство размотки; наружный диаметр и масса должны укладываться в ограничения оборудования.
Подходит ли любая самоклеящаяся медная лента для электрического контакта?
Нет. Металлическая основа проводит ток, но клей может быть непроводящим. Для контакта через клеевой слой смотрят его тип и электрическое сопротивление в техническом листе конкретного изделия.
Как сравнивать две цены на медную ленту?
Сравнивайте одну марку, состояние, толщину, ширину и точность. Приведите предложения к одинаковому количеству и единице: килограмм, погонный метр или рулон. При цене за рулон нужно знать его длину или массу; доставку учитывайте отдельной строкой.
