Медные аноды: назначение, марки М1 и АМФ
Медные аноды используют в процессах электролитического нанесения меди. Растворимый анод пополняет электролит ионами меди, а металл осаждается на детали, которая выполняет роль катода. Для работы выбирают анодный материал нужного состава и формы: составы меди М1 и медно-фосфористой марки АМФ различаются, поэтому материал подбирают под тип электролита и требования линии.
Какую роль медный анод играет при электролизе
При гальваническом меднении деталь получает металлическое покрытие из электролита. Растворение медного анода поддерживает поступление меди в раствор. Количество осаждённого металла и качество слоя зависят от всей технологии: состава и состояния электролита, подготовки детали, режима тока, расположения электродов и фильтрации.
Меднение применяют при изготовлении печатных плат, декоративных покрытий, полиграфических цилиндров и других изделий. Медный слой может быть самостоятельным функциональным покрытием либо промежуточным слоем в многослойной системе. Его назначение определяется конструкцией и технологией изделия.
М1 и АМФ: чем отличаются медные аноды
На узком экране таблицу можно прокрутить вправо.
| Материал | Суть различия | Основание для выбора |
|---|---|---|
| М1 | Марка меди с нормируемыми примесями | Требования процесса к химическому составу и растворению анода |
| АМФ | Медно-фосфористая анодная марка | Совместимость с электролитом и требования к содержанию фосфора |
| Специальное исполнение по документу производителя | Дополнительные ограничения состава, структуры или поверхности | Техническое описание конкретного материала и технологическая карта линии |
Фосфор влияет на поведение анода при растворении и образование анодной плёнки. Фосфористые медные аноды применяют, в частности, в кислотных ваннах меднения. Требуемое содержание фосфора задают по документу на конкретную марку или торговый материал.
Чистота исходного металла имеет практическое значение. Примеси и частицы, попадающие в ванну, могут влиять на состояние электролита и качество покрытия. Поэтому для анодного материала проверяют состав партии, а не только общую надпись «медь».
Пластины, шары и цилиндры

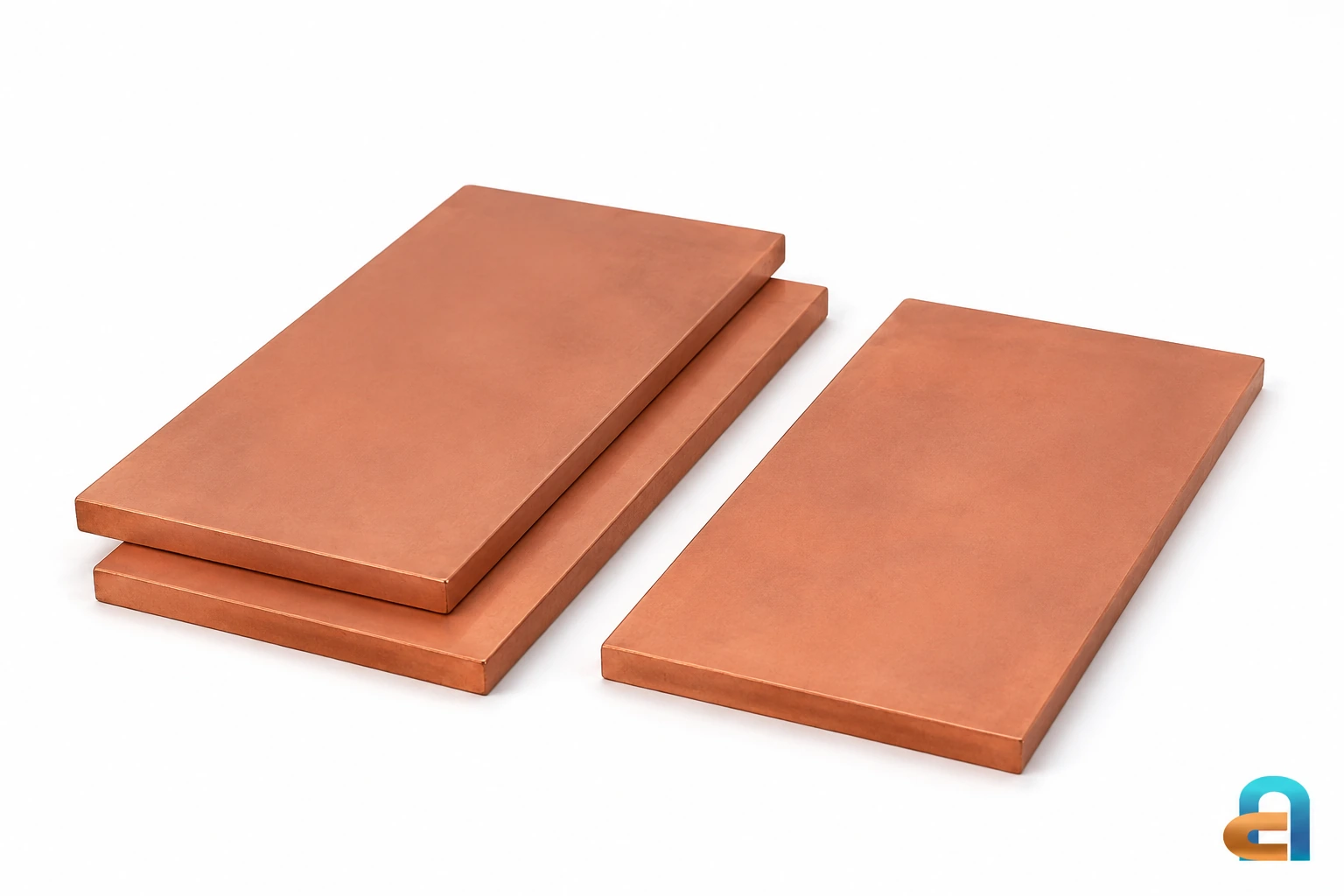

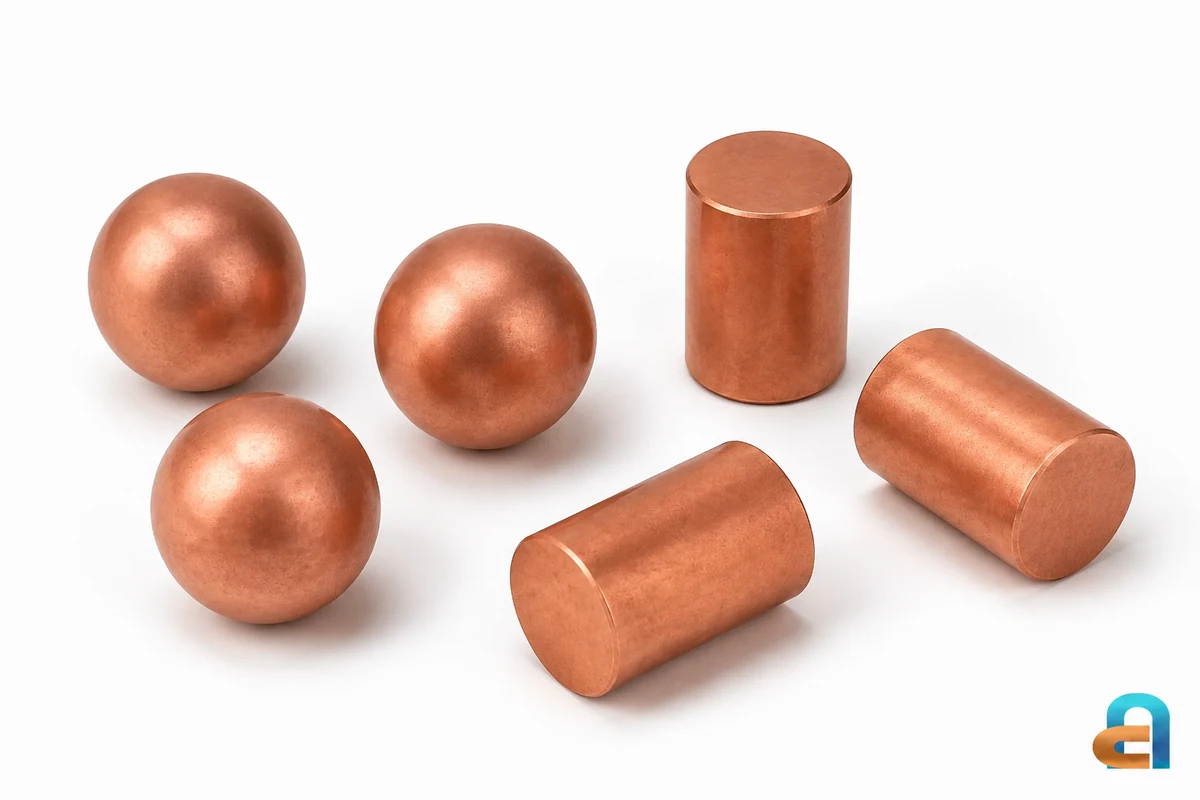

Медные аноды выпускают в разных формах. Пластины и профили выбирают под конструкцию подвески или анодного узла. Шары и короткие цилиндрические элементы могут использоваться как засыпной материал в подходящих анодных корзинах. Размер должен соответствовать удерживающей конструкции и принятой схеме обслуживания.
Форма влияет на загрузку, расположение рабочей поверхности и удобство пополнения материала. Плотность тока и качество покрытия оценивают для конкретной гальванической системы, учитывая рабочую поверхность анода и распределение тока.
Что проверить в документах и при приёмке
В документации должны быть согласованы марка, форма и размеры, требования к химическому составу, поверхности и идентификации партии. Дополнительные требования к чистоте и структуре указывают явно. В комплекте документов проверяют, к какой партии относится результат контроля и совпадает ли обозначение материала с заказом.
При осмотре различают поверхностное изменение цвета, загрязнения и механические повреждения. Допустимость конкретного дефекта оценивают по требованиям к изделию. Масло, посторонние частицы и неподходящая упаковка способны загрязнить рабочую ванну, поэтому условия хранения и подготовку перед загрузкой связывают с регламентом линии.
Как сформировать запрос на медные аноды
Для подбора нужны марка М1, АМФ или другое предусмотренное исполнение, размеры, форма, количество и документ с требованиями. Если материал выбирают для действующей линии, полезны обозначение применяемого анода и требования технолога к новому. Это помогает сохранить совместимость материала с действующим технологическим процессом.
В каталоге медных анодов можно сравнить материал, форму и размеры. Сопоставлять предложения лучше по одинаковой спецификации: материалу, размерам, подтверждённому составу и требованиям к партии.
