Бесшовная нержавеющая труба: ГОСТ 9940 и 9941 в заявке

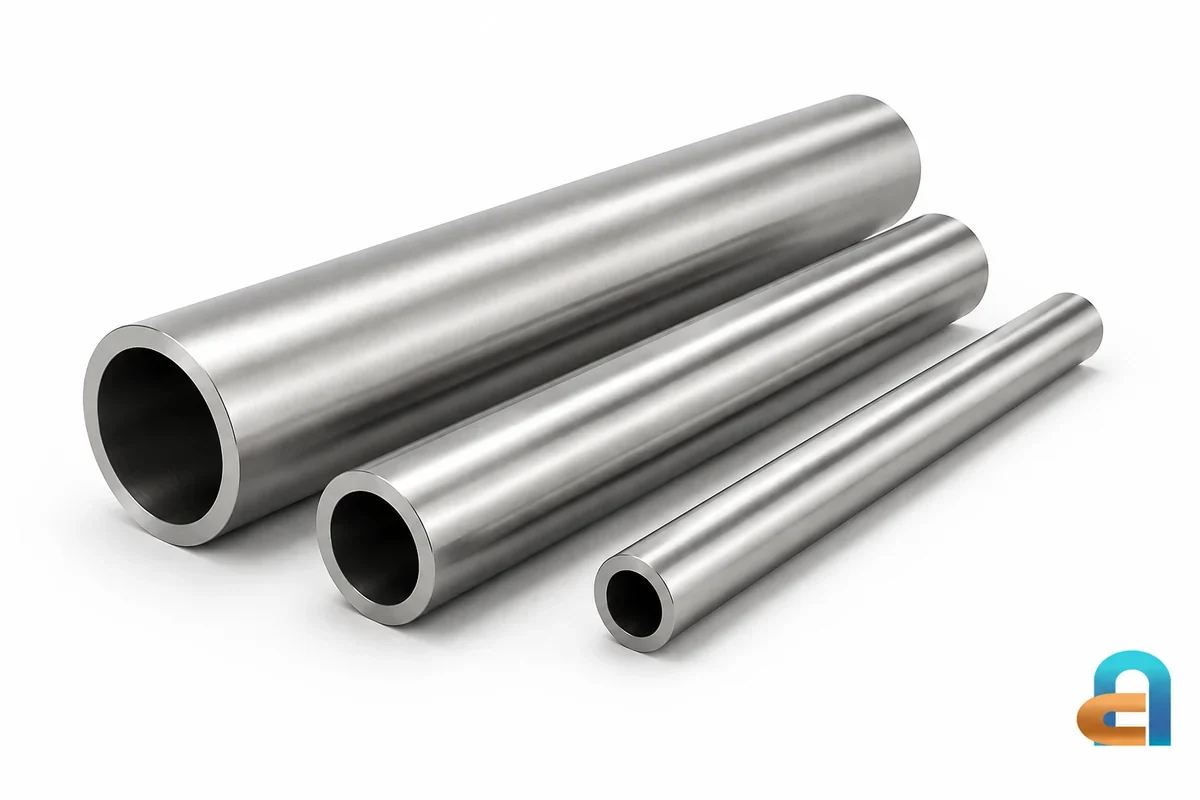

ГОСТ 9940-81 применяют к бесшовным горячедеформированным нержавеющим трубам, а ГОСТ 9941-2022 регулирует холоднодеформированные трубы. Выбор связан с видом продукции и требованиями проекта. В заявке вместе со стандартом указывают марку, наружный диаметр, стенку, длину и состояние трубы: один номер документа не задаёт исполнение полностью.
Главные тезисы
- ГОСТ 9940 относится к горячедеформированным бесшовным трубам, ГОСТ 9941 к холоднодеформированным.
- Вместе со стандартом нужны марка, диаметр, стенка, длина, состояние и требования к контролю.
- DN не равен наружному диаметру; для трубы 25 × 2 мм номинальный внутренний диаметр составляет 21 мм.
- Каждый типоразмер записывают отдельной строкой с количеством и требованиями.
- Другая стенка, марка или длина в предложении являются отклонениями от заявки и требуют согласования.
- При приёмке проверяют связь маркировки партии с документами и согласованной спецификацией.
- По одному ГОСТ нельзя назначить рабочее давление; общая длина партии не определяет длины отдельных труб.
Чем отличаются ГОСТ 9940 и 9941
Главное различие стандартов связано со способом изготовления бесшовной трубы.
| Документ | На какую продукцию относится |
|---|---|
| ГОСТ 9940-81 | Бесшовные горячедеформированные трубы из коррозионно-стойкой стали |
| ГОСТ 9941-2022 | Бесшовные холоднодеформированные трубы из коррозионно-стойких высоколегированных сталей |
ГОСТ 9941-2022 введён с 1 августа 2023 года взамен ГОСТ 9941-81. Старое обозначение ещё встречается в каталогах и статьях, но не подтверждает актуальность требований в новом заказе. К ГОСТ 9941-2022 опубликована поправка ИУС 11-2025. При работе со спецификацией учитывают применимую редакцию и изменения, а не только год в названии.
Если проект ссылается на старый документ, согласуйте редакцию и характеристики с ответственным за проект. Не заменяйте номер в заявке автоматически.
Что проверять вместе с номером ГОСТ
| Параметр | Что должно быть определено |
|---|---|
| Марка стали | Точное обозначение по спецификации, без произвольной подстановки аналога |
| Размер | Наружный диаметр и толщина стенки, мм |
| Длина | Требуемая длина, её вид и допустимые отклонения |
| Состояние, точность и качество | Состояние поставки по применяемому стандарту или спецификации, требования проекта к точности и качеству |
| Испытания и документы | Какие проверки, критерии приёмки и подтверждающие данные предусмотрены заказом |
Слова «горячедеформированная» и «холоднодеформированная» описывают способ изготовления. Они не заменяют конкретные требования к материалу, размерам и испытаниям. Также нельзя назначить рабочее давление по одному названию технологии: оно зависит от конструкции, размеров, марки, температуры и принятого расчёта.
Для подбора позиции по согласованной спецификации откройте бесшовные нержавеющие трубы. Если проект предусматривает сварную трубу, её следует искать в соответствующем подразделе трубного каталога, сохраняя требования проекта.
Диаметр, стенка и DN не взаимозаменяемы
Запись вида «25 × 2 мм» обычно используют для наружного диаметра и толщины стенки. В заказе лучше подписать оба значения словами: «наружный диаметр 25 мм, стенка 2 мм». Здесь это условный пример, не рекомендация под конкретную нагрузку и не подтверждение наличия размера.
Как стенка меняет внутренний диаметр
Для круглого сечения с равномерной стенкой внутренний диаметр = наружный диаметр − 2 × толщина стенки.
| Наружный диаметр | Стенка | Расчётный внутренний диаметр |
|---|---|---|
| 25 мм | 2 мм | 21 мм |
| 25 мм | 3 мм | 19 мм |
В этих условных примерах наружный размер одинаков, но проход внутри отличается. Поэтому при сравнении тонкостенной и толстостенной трубы нужны оба размера. Таблица показывает номинальную геометрию без допусков, а не допустимое давление или наличие типоразмеров.
Почему DN записывают отдельно
Обозначение DN задаёт номинальный размер компонентов трубопровода. Его нельзя переносить в графу наружного диаметра как число миллиметров. Соответствие проверяют по документам на трубы, арматуру и соединения.
Общая длина и длины отрезков
С длиной возникает другая неоднозначность: общие 120 метров не сообщают, какие отрезки нужны покупателю. При наличии требований к каждому отрезку укажите их отдельно. Если предполагается резка, приложите список длин с количеством для каждой длины, зафиксируйте допуск и требования к торцам. Возможность такой подготовки подтверждает поставщик.
Шаблон запроса на бесшовную трубу
Труба бесшовная нержавеющая. Стандарт: ___. Марка стали: ___. Состояние поставки по применяемому стандарту или спецификации: ___. Наружный диаметр: ___ мм. Толщина стенки: ___ мм. Длина и её вид: ___. Количество: ___ шт. / ___ м. Допуски и дополнительные требования: по приложенной спецификации № ___. Требуемые испытания и документы: ___. Адрес и дата получения: ___. Просьба подтвердить каждую позицию и отдельно отметить отклонения от запроса.
При нескольких позициях удобнее приложить таблицу. Для каждой трубы нужна собственная строка с количеством и требованиями. Фраза «всё остальное как у первой» затрудняет проверку, особенно если меняются марка или стандарт.
Что делать с отличиями в коммерческом предложении
Отметьте в предложении все отличия от заявки и согласуйте их до оплаты. Указание близкого наружного диаметра, другой стенки либо немерной длины вместо согласованных отрезков является изменением заказа, даже когда марка стали совпадает.
| Вопрос | Что нужно получить в ответ |
|---|---|
| Размер записан только как DN | Наружный диаметр, толщину стенки и документ, по которому выбран размер |
| Указана общая длина партии | Длины отдельных труб или согласованный вид длины |
| Предлагается другая марка | Полное обозначение, стандарт и перечень отличий для согласования проектировщиком |
| Написано «испытания по ГОСТ» | Подтверждение требований именно вашей спецификации, включая дополнительные, если они есть |
После уточнений сохраните итоговую спецификацию с номером редакции и используйте её при проверке счёта.
Приёмка начинается с сопоставления документов
До отгрузки проверьте, что в счёте и согласованной спецификации одинаково записаны марка, стандарт, размер и количество. При получении сопоставьте маркировку партии с документами поставки. Формулировка «сертификат есть» не раскрывает ни редакцию стандарта, ни результаты контроля.
Если для изделия нужны дополнительные испытания или особый документ о контроле, требование согласуют заранее. По внешнему виду трубы нельзя подтвердить химический состав, объём проведённых испытаний или пригодность для заданной среды. При обнаружении расхождений зафиксируйте номера документов и маркировку до передачи материала в раскрой.
Если в проекте используется зарубежное обозначение, перед согласованием замены изучите AISI 304 и 304L или AISI 316 и её модификации. При согласовании аналога отдельно сверяют требования к размерам и исполнению трубы.
Подобрать бесшовную нержавеющую трубу
Для расчёта заказа укажите в заявке марку, ГОСТ, наружный диаметр, толщину стенки и длину. Каждый размер запишите отдельной строкой с количеством.
Частые вопросы
Чем прежде всего отличаются ГОСТ 9940 и 9941?
Видом изготовления: 9940 относится к горячедеформированным, 9941 к холоднодеформированным бесшовным трубам. Марку, размеры и дополнительные требования указывают отдельно.
Труба 25 × 2 мм имеет внутренний диаметр 25 мм?
Нет. Если запись означает наружный диаметр и стенку, номинальный внутренний диаметр равен 25 − 2 × 2 = 21 мм. Реальные размеры учитывают допуски.
Можно ли указать в заказе только DN?
Для однозначного подбора нужны наружный диаметр и толщина стенки. DN сверяют с документами на трубу, арматуру и соединения; просто переписать его как размер в миллиметрах нельзя.
Что дописать к общему количеству 120 метров?
Длину отдельных труб или согласованный вид длины. Если нужны определённые отрезки, перечислите их длины и количество, чтобы общая сумма не скрыла неподходящую комплектацию.
ГОСТ подтверждает нужное рабочее давление?
Нет. Давление определяется расчётом конструкции с учётом марки, размеров, температуры и соединений. В заказ переносят требования проекта, а не выводят давление из номера стандарта.
