Нихромовая лента или проволока: чем отличаются при выборе нагревателя

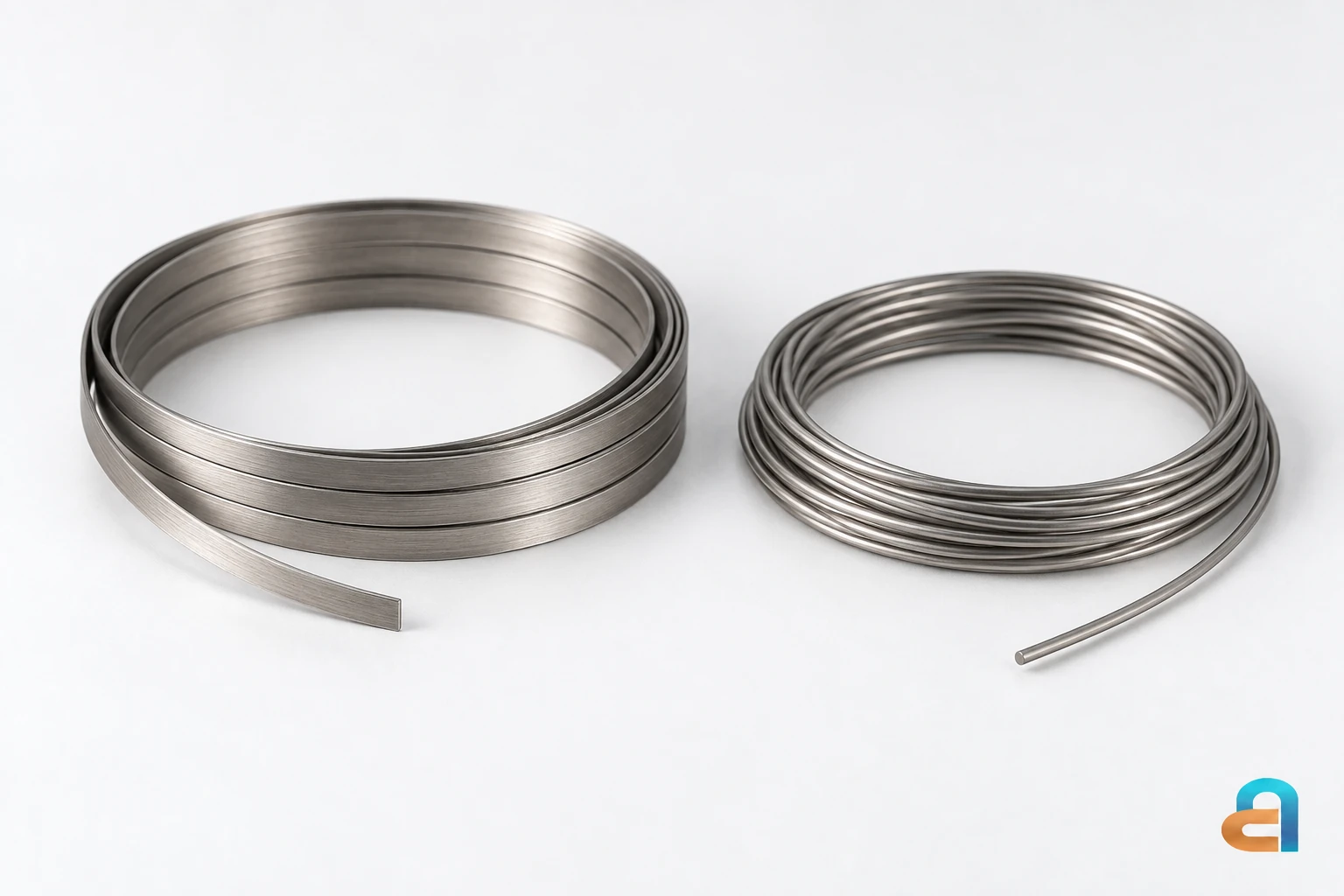

Нихромовая лента отличается от проволоки формой сечения. При одинаковых сплаве, длине, площади сечения и температуре их расчётное сопротивление одинаково. Но площадь поверхности и условия теплоотдачи могут различаться. Поэтому ленту нельзя выбирать только по ширине, а проволоку заменять лентой по внешнему сходству: нужно пересчитать геометрию элемента и проверить его конструкцию.
Главные тезисы
- При одинаковых материале, длине, сечении и температуре сопротивление ленты и проволоки одинаково.
- В примере сечением 1 мм² у ленты поверхность в 1,41 раза больше, чем у круглой проволоки.
- При замене проверяют теплоотдачу, крепление, расстояния между витками и рабочую среду.
- Для ремонта исходят из параметров штатного элемента, а не только мощности прибора.
- Удвоение ширины при прежних длине и толщине вдвое уменьшает сопротивление; это меняет мощность.
Что меняет форма сечения нихрома
Для круглой проволоки площадь сечения S = πd²/4, где d обозначает диаметр. Для прямоугольной ленты S = b × t, где b означает ширину, а t толщину. Сопротивление однородного проводника рассчитывают как R = ρL/S: ρ обозначает удельное сопротивление при выбранной температуре, L обозначает длину.
Если ρ задано в Ом·мм²/м, длину подставляют в метрах, сечение в мм², а результат получают в омах. Значение ρ берут для конкретной марки и температуры. Х15Н60 и Х20Н80 не следует считать одним материалом лишь потому, что оба сплава называют нихромом.
Пример: лента и проволока сечением 1 мм²

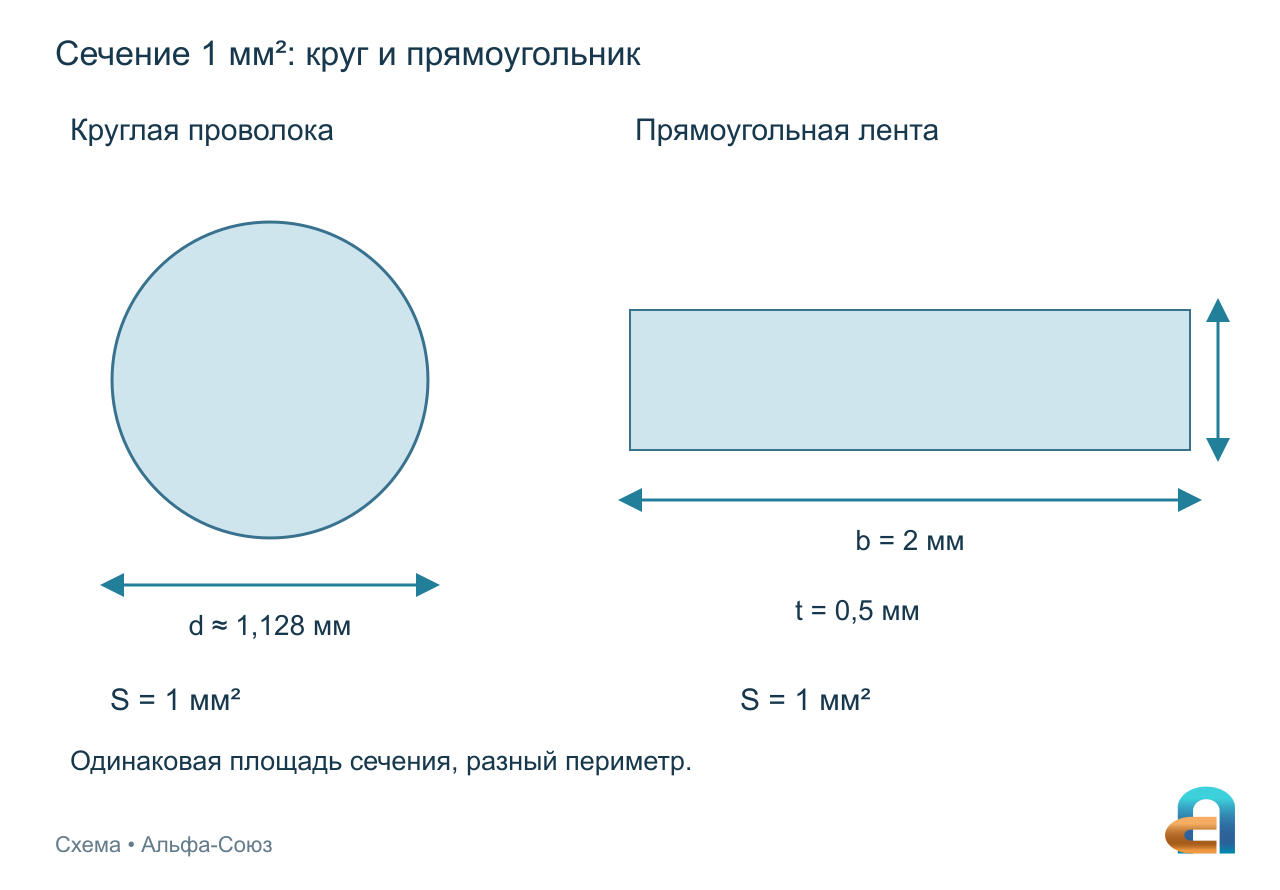

Сравним идеальную прямоугольную ленту 2 × 0,5 мм и круглую проволоку с таким же сечением. Диаметр проволоки будет равен √(4/π), приблизительно 1,128 мм. Для расчётного участка длиной 1 м примем одинаковые материал и температуру, а торцами пренебрежём.
Геометрия двух проводников, не таблица готового сортамента
На узком экране таблицу можно прокрутить влево и вправо.
| Параметр | Лента 2 × 0,5 мм | Круглая проволока |
|---|---|---|
| Площадь сечения | 1 мм² | 1 мм² |
| Размер | Ширина 2 мм, толщина 0,5 мм | Диаметр ≈ 1,128 мм |
| Периметр сечения | 2 × (2 + 0,5) = 5 мм | π × 1,128 ≈ 3,545 мм |
| Боковая поверхность участка 1 м | 50 см² | ≈ 35,45 см² |
| Расчётное сопротивление | То же, что у проволоки при заданных условиях | То же, что у ленты при заданных условиях |
У ленты в этом примере поверхность примерно в 1,41 раза больше. При одной и той же мощности расчётная нагрузка на единицу открытой поверхности будет меньше. Однако если широкая сторона прижата к опоре или соседнему витку, условия отвода тепла изменятся. Геометрическое преимущество нельзя напрямую переводить в экономию электроэнергии или увеличение ресурса.
Что проверить при замене проволоки лентой
- Холодное и рабочее сопротивление. Замер при комнатной температуре не описывает весь нагревательный цикл.
- Свободную поверхность. Соприкасающиеся витки, пазы и опоры меняют теплообмен.
- Крепление концов. Плоский и круглый проводники по-разному устанавливаются в контактный узел.
- Расширение и провисание. Элемент должен сохранять допустимые расстояния при нагреве.
- Среду работы. Температура, атмосфера и цикличность учитываются вместе с маркой сплава.
Поверхностная нагрузка выражается как мощность, делённая на рабочую поверхность. Её допустимое значение зависит от конструкции нагревателя и температуры среды. Одна цифра «максимальной температуры нихрома» не позволяет выбрать безопасный режим готового устройства.
Когда выбирать ленту, а когда проволоку
Если конструкция предусматривает плоский контакт с нагреваемым участком или ленточный элемент на опорах, рассматривают нихромовую ленту. Для спирали с рассчитанным шагом и подходящим креплением используют нихромовую проволоку. Форма проводника должна подходить к опорам и контактным узлам нагревателя.
Для ремонта серийного прибора приоритетны данные штатного элемента: марка, размеры, длина, сопротивление и схема крепления. Подбор только по мощности на шильдике прибора недостаточен. Общие свойства материала и области использования разобраны в статье о применении нихромовой проволоки.
Выбрать нихромовую ленту или проволоку
Укажите в заявке марку сплава и длину. Для ленты нужны толщина и ширина, для проволоки диаметр. Параметры берите из расчёта нагревателя.
Частые вопросы
Что написать в заявке на ленту Х15Н60?
Марку Х15Н60, толщину × ширину, длину или массу и требования к состоянию материала. Если подбор идёт под готовый элемент, приложите его спецификацию. Расчётная длина проводника и закупаемая длина с запасом на выводы должны быть разделены.
Можно ли подключить отрезок нихрома прямо к сети?
Без расчёта нагревателя подключать отрезок к сети нельзя. Нужно определить сопротивление и мощность, предусмотреть изоляцию, защиту и безопасное крепление. Эти параметры проверяет специалист по электрооборудованию.
Если увеличить ширину ленты вдвое, что будет с сопротивлением?
При неизменных марке, температуре, толщине и длине площадь сечения удвоится, а расчётное сопротивление уменьшится вдвое. Это не безобидная замена: при прежнем напряжении изменится мощность элемента. Поэтому ширину выбирают вместе с остальными размерами и электрической схемой, а не только по удобству крепления.
Можно ли проверить короткий отрезок обычным мультиметром?
На отсоединённом и обесточенном элементе можно выполнить предварительную проверку, но при малом сопротивлении заметную долю показания дают щупы и контакты. Сверьте диапазон и погрешность прибора. Для точной приёмки низкоомного элемента применяют подходящий метод, например четырёхпроводное измерение, а температуру образца фиксируют.
Почему лента и проволока с одинаковым холодным сопротивлением нагреваются по-разному?
Одинаковое сопротивление до включения не означает одинаковый теплообмен. Различаются открытая поверхность, контакт с опорами, расстояние до соседних витков и обдув. При нагреве меняется и сопротивление материала. Для замены сравнивают рабочую температуру и конструкцию элемента, а не только одно измерение при комнатной температуре.
