Швеллер и двутавр: в чём разница и что прочнее
Швеллер имеет П-образное сечение, двутавр напоминает букву I: у него полки выступают в обе стороны от стенки. Двутавр часто удобен для работы на изгиб относительно сильной оси, но по одному названию нельзя определить, какой профиль прочнее. Для сравнения нужны конкретные размеры, сталь, направление нагрузки, пролёт и закрепление элемента.
Главные тезисы
- У швеллера полки направлены в одну сторону; у симметричного двутавра они расположены по обе стороны стенки.
- Сравнение прочности зависит от размеров, нагрузки, пролёта, закрепления и марки стали.
- Эксцентричная нагрузка может вызывать кручение; место приложения нагрузки особенно важно для швеллера.
- Прокатные, сварные и гнутые профили различаются геометрией и требованиями к продукции.
- Два швеллера не заменяют двутавр без расчёта составного сечения и соединений.
- Для заказа нужен полный номер профиля с серией, стандарт, марка, длина и количество.

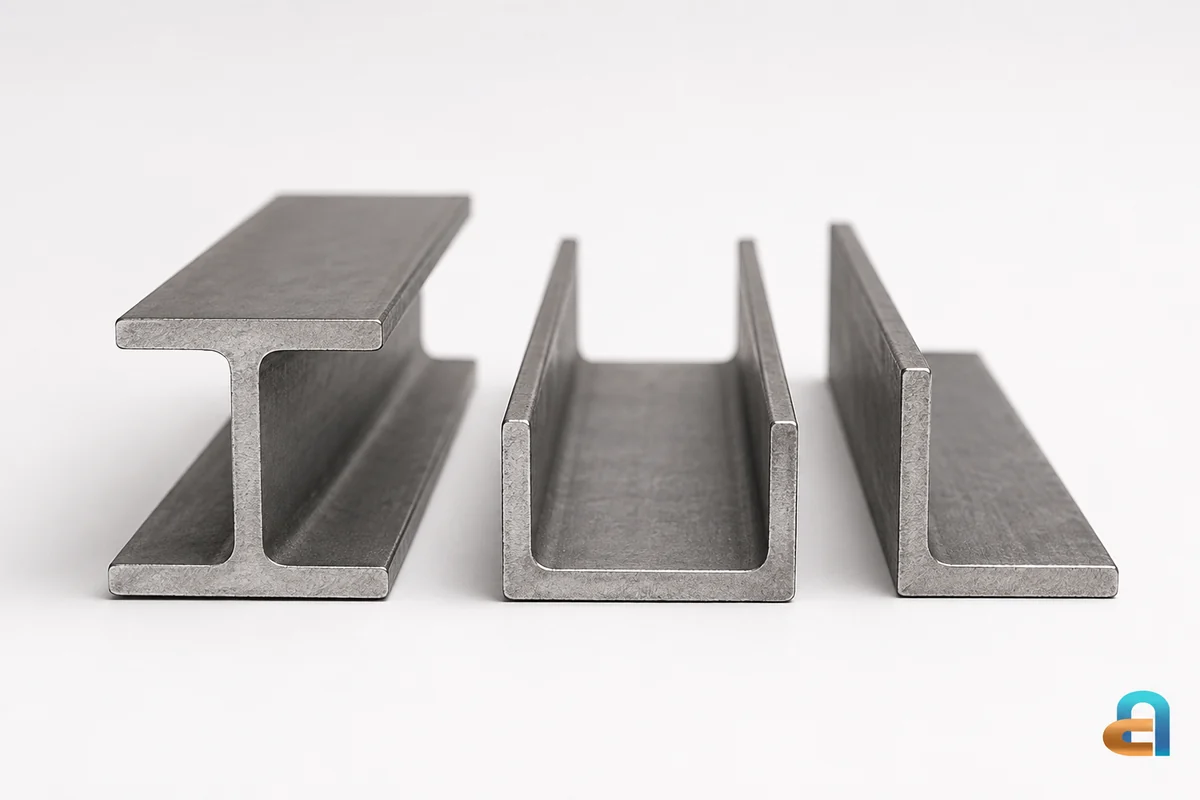

Как выглядят швеллер и двутавр
У обоих профилей есть стенка и две полки. У швеллера обе полки направлены в одну сторону, образуя открытый паз. У обычного симметричного двутавра стенка проходит посередине полок. Поворот профиля меняет его положение в конструкции, но не превращает один тип сечения в другой.
На узком экране таблицу можно прокрутить вправо.
| Признак | Швеллер | Двутавр |
|---|---|---|
| Сечение | П-образное, открытое с одной стороны | I-образное, полки по обе стороны стенки |
| Расположение полок | По одну сторону от стенки | У симметричного профиля поровну в обе стороны |
| Размещение в узле | Плоская наружная сторона стенки и открытый паз | Стенка между выступающими полками |
| Сравнение массы | По массе метра конкретного типоразмера | По тому же показателю, без общего правила «всегда тяжелее» |
Слово «балка» обозначает также роль элемента в конструкции. Швеллер может работать балкой, поэтому противопоставление «балка или швеллер» не всегда точно. Если речь идёт о покупке двух видов проката, корректнее сравнивать швеллер и двутавровую балку.
Чем отличается тавр
Тавр имеет Т-образное сечение: одну полку и стенку. Двутавр имеет две полки. Эти названия описывают форму, а не обязательную технологию сборки из деталей. Сочетание «двутавровый швеллер» не заменяет точного обозначения профиля в чертеже или заказе.
Что прочнее: от каких условий зависит ответ
Сначала определяют, что сравнивают: два профиля одной высоты, одинаковой массы или подходящие варианты для одной задачи. Это разные сравнения. При равной высоте могут различаться ширина и толщина полок, стенка и количество металла в сечении.
Для проверки важны направление и величина нагрузки, расстояние между опорами, схема закрепления и марка стали. Специалисты отдельно проверяют сопротивление сечения и устойчивость элемента. Нормы расчёта выбирают для конкретного проекта; требования одной расчётной системы нельзя автоматически переносить в другую.
Прочность и жёсткость не одно и то же
Прочность характеризует способность выдержать воздействие без недопустимого разрушения или пластической деформации. Жёсткость связана с величиной деформации под нагрузкой. Балка может удовлетворять проверке прочности, но иметь чрезмерный прогиб для своей задачи.
В таблицах сортамента полезно различать момент сопротивления W и момент инерции сечения I. Первый используют при оценке сопротивления изгибу, второй необходим для проверки прогибов. Это геометрические характеристики относительно определённой оси, а не свойства марки стали.
Поэтому для ответа «что меньше прогнётся» недостаточно сравнить только массу. Смотрят характеристики относительно той оси, вокруг которой изгибается элемент, и условия его работы. Переворачивать профиль в расчёте без пересмотра этих данных нельзя.
Почему важно место приложения нагрузки
Оба рассматриваемых сечения открытые. Нагрузка, приложенная вне центра изгиба, может вызывать не только изгиб, но и закручивание. У симметричного двутавра центр изгиба совпадает с центром тяжести сечения. У швеллера он расположен вне сечения, со стороны стенки, противоположной полкам.
Практический вывод: для швеллера особенно важно понимать, куда передаётся нагрузка и как элемент удерживается от поворота. Это не делает швеллер «плохим» профилем. Его работу оценивают вместе с соединениями и связями. У двутавра также требуется проверка устойчивости; одна симметрия не гарантирует безопасную работу.
Как получают эти профили
Горячекатаные двутавры и швеллеры получают прокаткой заготовки. Прокаткой изготавливают I-, H- и U-профили разных размеров.
Наряду с прокатными выпускают сварные двутавры. Швеллеры также бывают гнутыми. Способ изготовления указывают в обозначении продукции и учитывают при выборе. Похожая внешняя высота не означает одинаковые толщины, скругления, характеристики или требования к изделию.
Можно ли заменить двутавр двумя швеллерами
Пара швеллеров образует составное сечение. Его характеристики зависят от взаимного положения профилей и устройства связей между ними. Два отдельных элемента и рассчитанная совместно работающая сборка являются разными конструкциями.
Поэтому такая замена требует отдельного расчёта сечения и соединений. Схему расположения, шаг связей или сварные швы не выбирают по общему сравнению форм. В расчёте учитывают фактическую работу элементов и узлов.
Что проверить перед заказом
Для выбранного по проекту профиля фиксируют полное обозначение, стандарт или спецификацию, марку стали, длину и количество. По таблице нужного сортамента сверяют размеры, массу метра и геометрические характеристики. Номер без серии или неполная запись могут обозначать не тот вариант, который использован в расчёте.
После этого можно сравнивать позиции в разделах стальных швеллеров и двутавровых балок. Экономичность оценивают для всей принятой конструкции: учитывают требуемое количество металла, соединения и подготовку деталей. Самая низкая цена за тонну не определяет лучший профиль для конкретного узла.
Подобрать профиль по проекту
Укажите полное обозначение швеллера или балки, марку стали, длину и количество. Для сравнения стоимости используйте рассчитанные варианты сечения.
