Нихромовая проволока: свойства и применение
Нихромовая проволока изготовлена из никель-хромового сплава с высоким удельным электрическим сопротивлением. Её основное применение связано с нагревательными элементами: при прохождении тока проволока выделяет тепло, а стойкость сплава к окислению помогает работать при повышенной температуре. Нихром также используют в элементах сопротивления. Марку и размеры выбирают по назначению узла, а не только по требуемой форме спирали.
Главные тезисы
- Х20Н80 и Х15Н60 отличаются составом и свойствами; нихром не является одной неизменной маркой.
- Проволоку применяют в нагревателях и резистивных элементах с разными условиями теплоотвода.
- Сопротивление зависит от удельного сопротивления, длины и площади сечения.
- Предельная температура материала не равна универсальной рабочей температуре любого нагревателя.
- Для заказа нужны марка, диаметр, количество и требования оборудования; фехраль не является прямой заменой нихрома.
Что такое нихром и чем отличаются его марки
Нихром является семейством сплавов, а не одной неизменной рецептурой. Обозначения Х20Н80 и Х15Н60 указывают на разные составы: буква Х относится к хрому, Н к никелю. В Х15Н60 меньше никеля и заметную часть состава занимает железо. Дополнительные требования к конкретному материалу определяются документом на поставку.
Для нагревательной проволоки существенны удельное сопротивление, стойкость к окислению, сохранение формы и способность выдерживать выбранный режим работы. Эти свойства рассматривают совместно: более высокая допустимая температура одной марки не означает, что любой нагреватель из неё будет служить дольше.
Где используют нихромовую проволоку
Нагревательные элементы приборов и печей

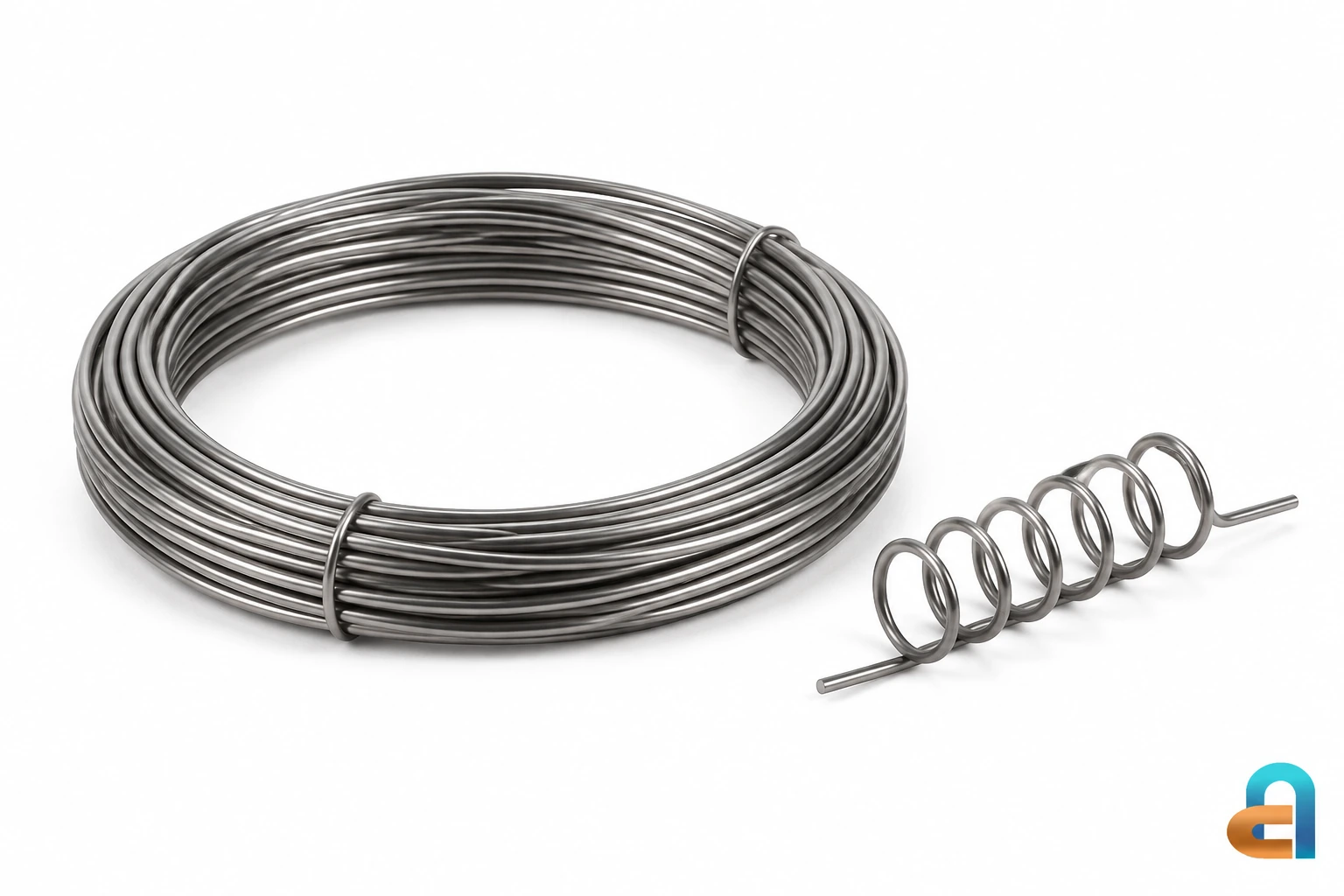

Из проволоки получают спирали и другие резистивные элементы для электрических печей, нагревательных приборов и технологического оборудования. В одном исполнении элемент работает открыто на опорах, в другом находится внутри металлической оболочки с электроизоляционным наполнителем. Тепло отводится по-разному, поэтому переносить режим с открытой спирали на трубчатый нагреватель нельзя.
Резисторы, реостаты и нагрузочные элементы
Здесь материал создаёт заданное сопротивление электрической цепи. Помимо геометрии, учитывают изменение сопротивления при нагреве и условия рассеивания мощности. Высокое сопротивление нихрома позволяет получить нужный резистивный элемент при меньшей длине, чем из хорошо проводящей меди.
Термическая резка и обработка материалов
Нихромовую нить применяют в оборудовании с нагреваемой струной, в том числе для обработки подходящих полимерных материалов. Тонкая проволока позволяет сформировать рабочую линию нагрева. Материал заготовки, выделения при нагреве, натяжение, изоляция и электропитание относятся к проекту установки; универсального диаметра «для любого пенопласта» нет.
Сопротивление проволоки: что показывает расчёт

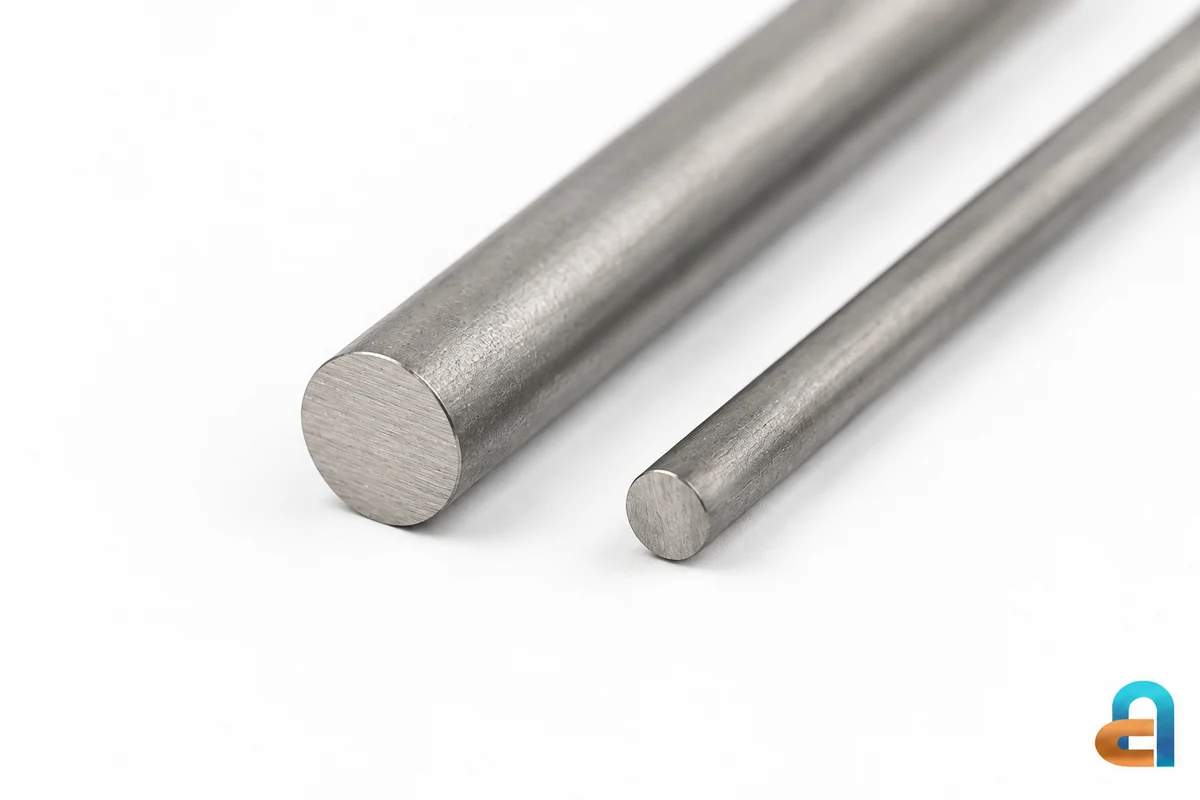

Для однородной круглой проволоки сопротивление рассчитывают по выражению R = ρL/S, где R измеряют в омах, ρ в Ом·мм²/м, длину L в метрах, площадь S в мм². Площадь круглого сечения S = πd²/4, если диаметр d указан в миллиметрах.
Для расчётного примера примем удельное сопротивление сплава 1,09 Ом·мм²/м при 20 °C. У проволоки диаметром 1 мм площадь около 0,785 мм², поэтому сопротивление одного метра при этих исходных условиях составит примерно 1,39 Ом. Это расчёт для заданного сопротивления, не паспортное значение любой проволоки Х20Н80.
При нагреве сопротивление меняется. Электрический расчёт длины сам по себе ещё не определяет температуру спирали: дополнительно нужен тепловой расчёт с учётом поверхности элемента, охлаждения, опор и окружающей среды.
Как понимать максимальную рабочую температуру
У производителя может быть указан предел температуры элемента в воздухе. Это не температура плавления, не температура камеры и не универсальный режим эксплуатации. На результат влияют диаметр, атмосфера, число циклов нагрева и охлаждения, загрязнения и конструкция нагревателя. Число из паспорта одной торговой марки нельзя без проверки переносить на другой сплав.
Фехраль относится к железо-хромо-алюминиевым сплавам, поэтому выбирать её взамен нихрома нужно как другой материал: меняются электрические, механические и окислительные характеристики. Совпадение назначения «для нагревателей» не делает два проводника готовой заменой друг другу.
Какие параметры указать при выборе
| Параметр | Для чего нужен |
|---|---|
| Марка и документ | Определяют состав и контролируемые свойства |
| Диаметр и допуск | Влияют на сечение и сопротивление единицы длины |
| Длина или масса | Определяют количество материала |
| Назначение и рабочая среда | Нужны для проверки пригодности выбранного исполнения |
В разделе нихромовой проволоки можно подобрать материал по спецификации. Для замены вышедшего из строя элемента исходят из документации оборудования и характеристик исходной проволоки, а не из внешнего сходства двух спиралей.
