Пружинная лента: свойства, состояния и выбор заготовки
Пружинную ленту выбирают с учётом двух этапов: изготовления детали и её работы под нагрузкой. Мягкая заготовка под формовку с последующей обработкой и упрочнённая лента под оставшиеся операции требуют разных свойств. Поэтому в заказе нужны не только марка и сечение, но и состояние, механические характеристики, кромка и параметры рулона.
Мягкая, нагартованная и термообработанная лента
Упрочнить металл можно разными способами. Нагартовка связана с холодной деформацией, а термообработка с воздействием температуры по заданному режиму. Слово «пружинная» сообщает о назначении, но не определяет, какие операции уже прошёл материал.
Состояние пружинной ленты и последующая обработка
На узком экране таблицу можно прокрутить вправо.
| Состояние | Что это означает при выборе | Что уточнить |
|---|---|---|
| Мягкая | Заготовка рассматривается прежде всего с точки зрения последующей формовки | Точное обозначение и операции получения конечных свойств |
| Нагартованная | Материал упрочнён холодной деформацией | Уровень прочности и возможность выполнить предусмотренные изгибы |
| Термообработанная | Свойства получены с применением установленной термической обработки | Вид обработки, подтверждённые свойства и оставшиеся операции |
Термины не следует использовать как произвольные синонимы. Например, «твёрдая» не раскрывает ни шкалу твёрдости, ни способ упрочнения. Обозначение состояния берут из стандарта или ТУ именно на закупаемую продукцию.
ГОСТ 21996 и 2283: в чём различие
ГОСТ 21996-76 относится к холоднокатаной термообработанной стальной ленте для пружинящих деталей и пружин, кроме заводных. ГОСТ 2283-79 распространяется на холоднокатаную ленту для пружин, измерительных лент и других изделий. Это разные документы, а не две записи одинакового исполнения.
Если в чертеже задана лента 65Г, нельзя выбирать замену только по слову «пружинная». Требуется проверить марку, состояние, размеры и свойства. Точно так же нормы для углеродистой стали не переносят автоматически на нержавеющую пружинную ленту.
Какие свойства важны для готовой детали
Твёрдость удобна для контроля, но одна она не описывает поведение пружины. Для изгиба важна формуемость; для многократной нагрузки нужны данные об усталостной стойкости; при длительном удержании деформации учитывают релаксацию, то есть постепенное снижение напряжений. Рабочая среда и температура также входят в условия выбора.
Свойства материала для разных условий работы
На узком экране таблицу можно прокрутить вправо.
| Задача | Что требуется от материала и документации |
|---|---|
| Сформовать деталь без трещин | Данные для выбранных толщины, состояния, радиуса и направления изгиба |
| Работать при повторных циклах | Сопоставимые условия испытаний и расчёт ресурса детали |
| Сохранять усилие при длительном нагружении | Данные о релаксации при рабочих температуре и деформации |
| Работать во влажной или активной среде | Подходящая марка, защита и оценка коррозионного воздействия |
Максимальная прочность в справочной таблице не равна допустимой нагрузке готовой пружины. Ресурс зависит также от геометрии, качества поверхности, кромки и режима работы. Его проверяют для конструкции, а не назначают по названию материала.

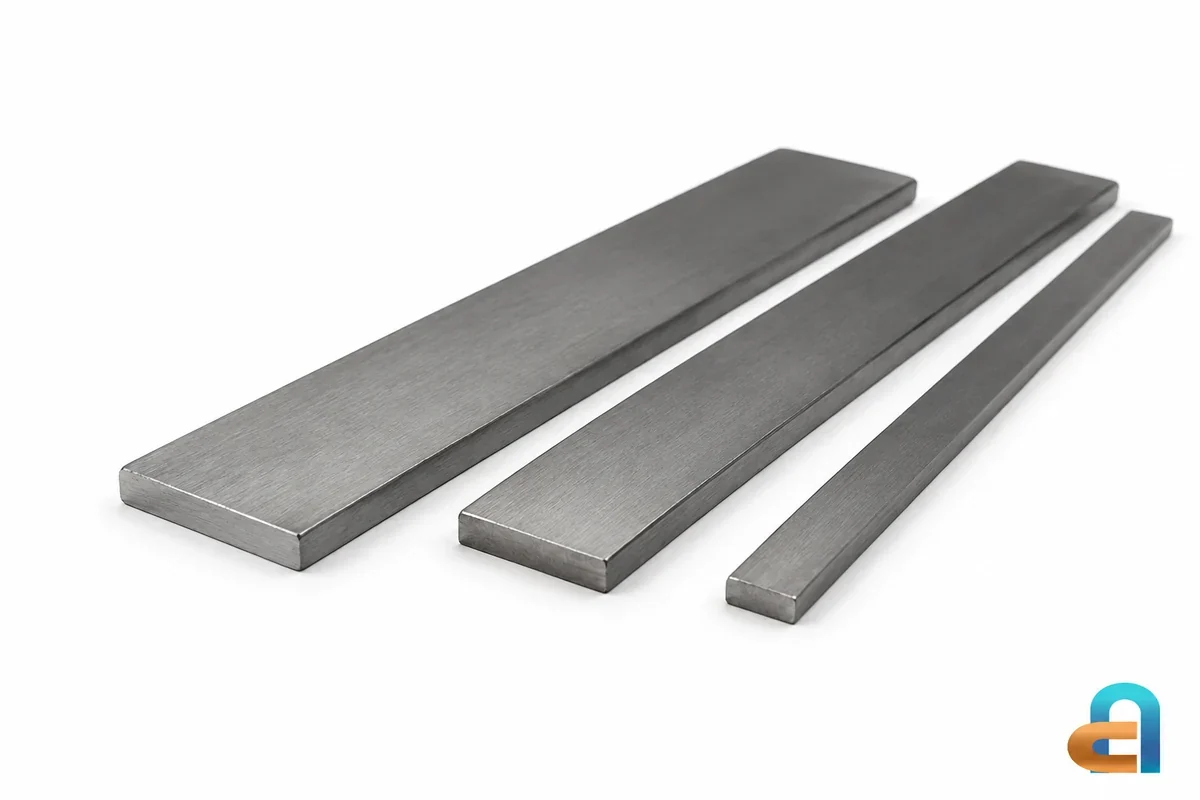

Толщина, допуски и кромка
В спецификации разделите требования к геометрии и свойствам. Для толщины и ширины запишите номинал и допуски. Для твёрдости укажите значение, шкалу и метод; для временного сопротивления укажите отдельное требование. Не заменяйте эти показатели общей таблицей пересчёта без проверки применимости.
Если заусенец мешает посадке детали или дальнейшей операции, его ограничивают явно. Вид кромки, дефекты поверхности и направление раскроя также задают в соответствии с чертежом. Требование «качественная лента» не даёт измеримого критерия приёмки.

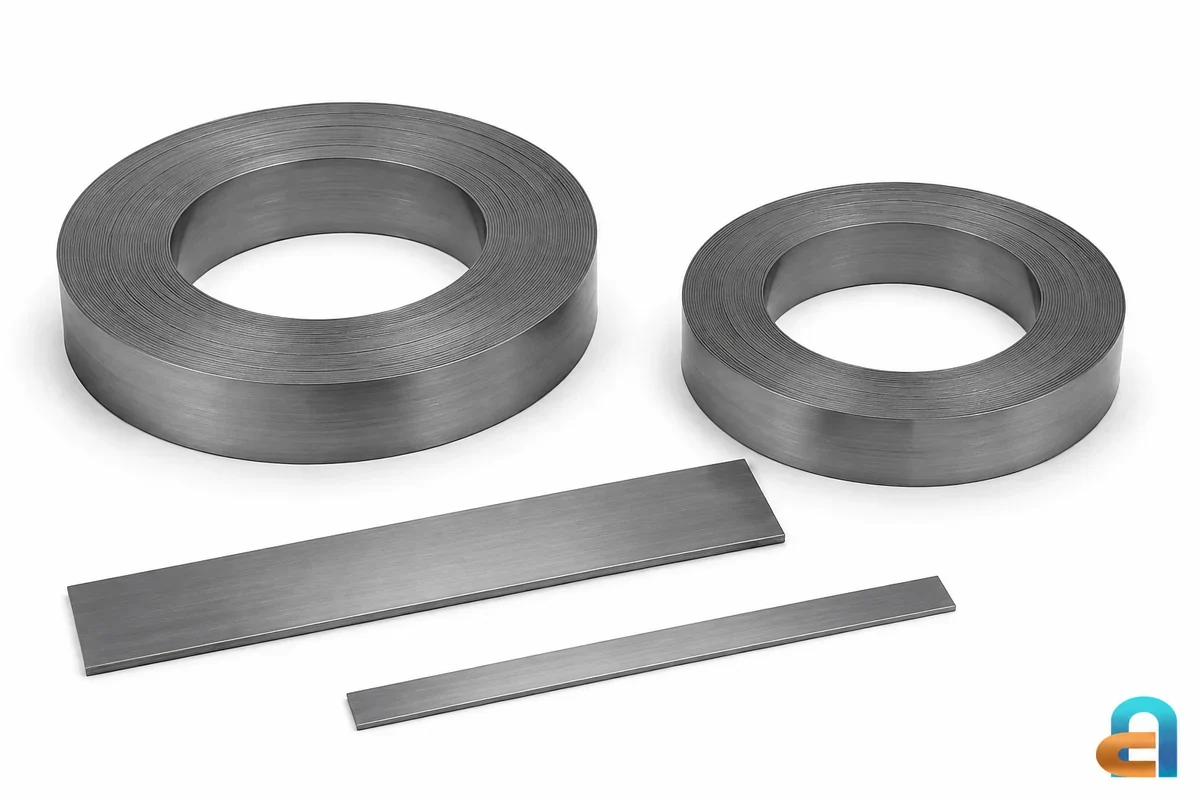

Проверка совместимости рулона с оборудованием
Уточните массу одного рулона, внутренний и наружный диаметры, требования к намотке. Общая масса партии не описывает нагрузку на разматыватель. Если производство использует прямые отрезки, в заказе должны быть их длины и количество, а возможность подготовки нужно подтвердить до расчёта.
Выбирая нержавеющее исполнение, проверьте не только коррозионную стойкость, но и свойства, нужные пружинящей детали. Разбор применения нержавеющей ленты поможет сопоставить требования к заготовкам для разных задач.
Два производственных сценария
Деталь сначала формуют, затем упрочняют
Покупателю нужна заготовка, подходящая для предусмотренной формовки и последующей обработки. Вместе с исходным состоянием фиксируют требования к результату технологического процесса. Покупка более твёрдой ленты не обязательно сокращает этот процесс и может осложнить изготовление.
Из упрочнённой ленты выполняют оставшиеся операции
Здесь проверяют, выдержит ли материал операции резки, пробивки и гибки по выбранной технологии. Дополнительная термообработка не предполагается автоматически. Если поставщик предлагает другое состояние, его рассчитывают как отдельный вариант, требующий технологической проверки.
Что включить в заявку
- Чертёж с номером редакции, марку, стандарт или ТУ.
- Состояние материала и нормируемые свойства с методами контроля.
- Толщину, ширину, допуски, требования к кромке и поверхности.
- Общее количество и ограничения рулона либо перечень отрезков.
- Требуемый документ о качестве и порядок проверки образца, если он предусмотрен.
Начать подбор можно в разделе пружинной ленты; для коррозионно-стойкой стали предусмотрена категория нержавеющей ленты. В расчёте попросите отдельно отметить все отступления от заявки. Это позволит проверить замену до поступления материала в производство.
