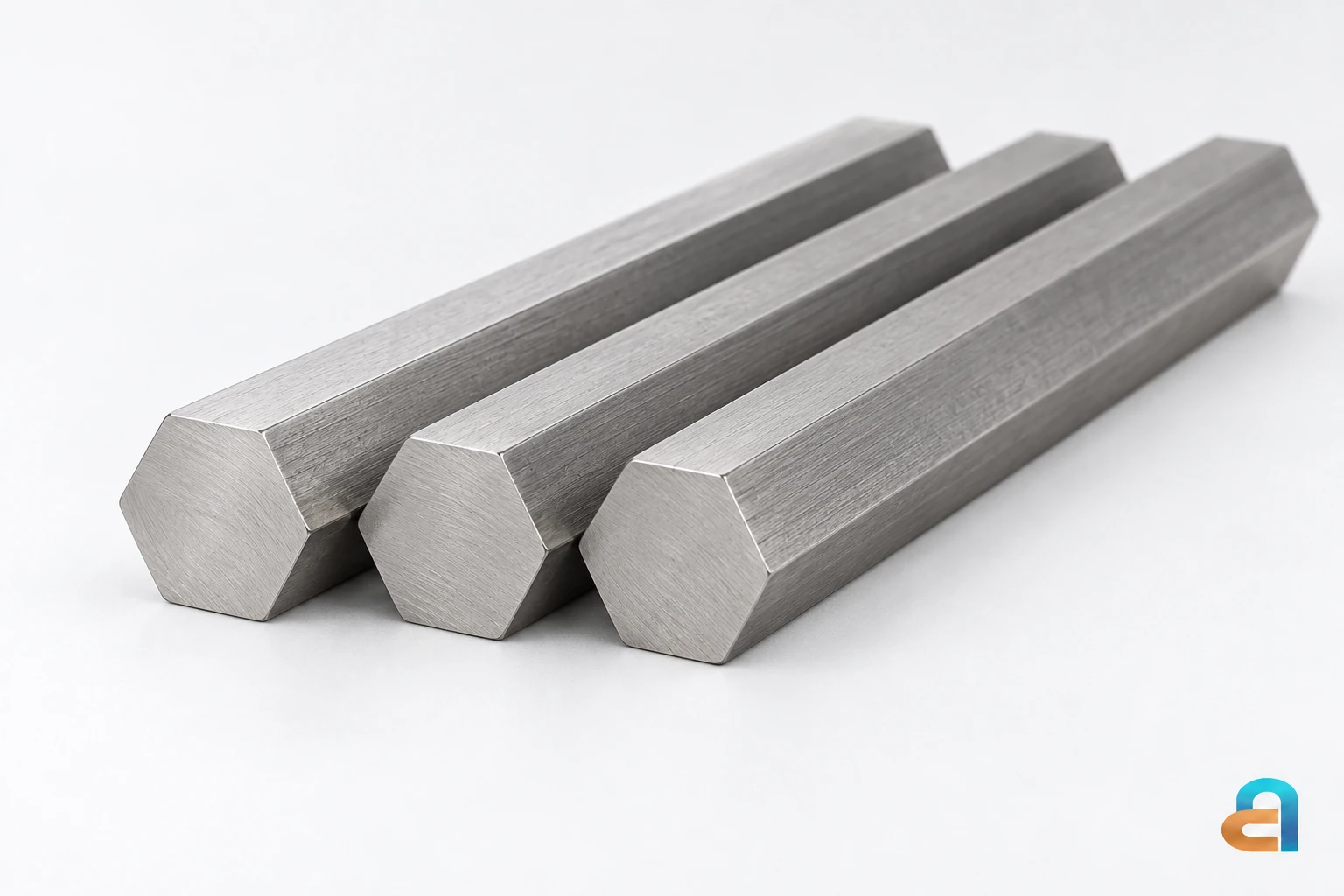

Размер шестигранника под ключ: как измерить пруток и выбрать заготовку
Размер шестигранника под ключ измеряют между двумя противоположными параллельными гранями прутка. Расстояние между вершинами больше и в заказе не заменяет этот размер. Для правильного шестигранника размер по вершинам равен размеру под ключ, умноженному примерно на 1,1547. Эти две величины нужно различать при измерении и выборе заготовки под обработку.
Главные тезисы
- Размер под ключ снимают между гранями; по вершинам идеальный шестигранник больше в 1,1547 раза.
- Штангенциркулем измеряют три пары граней на нескольких участках, избегая заусенцев и перекоса.
- Для размера под ключ 20 мм расчётное расстояние по вершинам составляет 23,09 мм.
- Круглая деталь ограничена размером между гранями; для обработки нужен дополнительный припуск.
- В заказе указывают материал, марку, размер под ключ, длину и количество.
- Размер под ключ не обозначает резьбу: 17 мм не означает М17.
Размер по граням и размер по вершинам
Обозначим размер под ключ буквой s, а расстояние между противоположными вершинами буквой D. Для правильного шестиугольника s совпадает с диаметром вписанной окружности, D с диаметром описанной. Поэтому D = 2s/√3, а обратная формула имеет вид s = D√3/2.
Формулы описывают идеальную геометрию. Реальный прокат имеет допуски, скругления рёбер и отклонения формы. При приёмке номинальный размер сверяют с требованиями документа на конкретный материал и способ изготовления, а не округляют случайный замер до удобного числа.
Как измерить шестигранный пруток штангенциркулем
- Выберите участок без заусенцев и заметных повреждений. Торец после резки может искажать результат.
- Проверьте нулевое положение и чистоту измерительных поверхностей инструмента.
- Приложите наружные губки к противоположным плоским граням, без перекоса относительно сечения.
- Снимите размер для трёх пар граней и повторите измерение на другом участке длины.
- Запишите результаты отдельно от номинала и сравните с допусками выбранного стандарта.
Если губки попали на вершины, получится другой размер. Например, у идеального прутка с s = 20 мм расстояние D составляет около 23,09 мм. Записать такой пруток как «шестигранник 23 мм» по этому замеру было бы ошибкой.
Таблица пересчёта для правильного шестигранника
Расчётная геометрия, не таблица допусков и не перечень наличия
На узком экране таблицу можно прокрутить влево и вправо.
| s, размер под ключ, мм | D, по вершинам, мм |
|---|---|
| 13 | 15,01 |
| 17 | 19,63 |
| 19 | 21,94 |
| 20 | 23,09 |
| 22 | 25,40 |
| 24 | 27,71 |
Для обратного пересчёта используйте коэффициент √3/2 ≈ 0,8660. Если по вершинам получено 25,40 мм, идеальный размер по граням равен примерно 22 мм. На прокате с округлёнными рёбрами надёжнее сразу измерить плоские грани, чем восстанавливать размер по вершинам.
Как выбрать шестигранную заготовку под круглую деталь
Самая большая окружность, помещающаяся в идеальном шестиграннике, имеет диаметр s. Значит, из прутка под ключ 20 мм нельзя получить сплошную круглую деталь диаметром 22 мм: размер 23,09 мм по вершинам не обеспечивает металл между гранями.
Даже диаметр готовой детали 20 мм не оставляет припуска по граням. Для обработки нужен запас с учётом допуска прутка, кривизны, состояния поверхности и базирования. Его определяют по чертежу и технологии, а не добавляют одинаковые миллиметры к любой заготовке.
Если готовая деталь остаётся шестигранной, припуск нужен и на её плоских гранях. Если плоские грани должны обрабатываться, материал на них должен оставаться после выверки и закрепления прутка.
Материал и запись в заказе
У алюминиевого, медного и бронзового шестигранника геометрический смысл размера под ключ одинаков. Но марки, состояния и допуски продукции различаются. В заявке укажите материал, полную марку, размер s, длину и количество прутков; требования под обработку приложите отдельной строкой.
Если рассматриваете латунную заготовку, варианты её использования описаны в статье о применении латунных шестигранников. Таблица размеров гаечных ключей под резьбу относится к крепежу и не заменяет сортамент прутка.
Выбрать шестигранный пруток
Для расчёта заказа укажите размер под ключ, марку, длину и количество прутков. Требования к точности размера добавьте в заявку.
Частые вопросы
Можно ли измерить пруток гаечным ключом?
Ключ помогает приблизительно оценить размер, но не предназначен для приёмочного измерения: у него есть собственный зазор и износ. Для проверки допуска нужен соответствующий измерительный инструмент.
Что делать, если размеры трёх пар граней различаются?
Повторите измерения без перекоса на нескольких участках прутка. Запишите каждый результат и сравните разброс с требованиями к размеру и форме по документу на продукцию. Усреднять значения, чтобы скрыть выход одного из них за допуск, нельзя.
Как посчитать площадь сечения через размер под ключ?
Для идеального правильного шестигранника S = √3 × s² / 2. При s = 20 мм получается примерно 346,41 мм². Площадь нужна, например, для предварительного расчёта массы вместе с длиной и плотностью материала. Допуски, скругления рёбер и фактическое сечение этим геометрическим примером не учитываются.
Хватит ли шестигранника 22 мм для точения круглой детали 20 мм?
В идеальной геометрии он оставляет по граням радиальный припуск (22 − 20) / 2 = 1 мм. Достаточность этого запаса зависит от отклонений прутка, кривизны, поверхности и базирования. Значение 1 мм показывает доступный геометрический запас, но не заменяет назначенный технологом припуск.
Размер под ключ 17 мм означает резьбу М17?
Нет. Размер под ключ относится к расстоянию между гранями головки или прутка. Обозначение метрической резьбы описывает другую геометрию. Если из шестигранника делают крепёж или штуцер, в чертеже отдельно задают размер граней и параметры резьбы; один нельзя восстановить из другого без конструкции детали.
