Размер ячейки металлической сетки: миллиметры, микроны и mesh
Размер ячейки сетки в свету, то есть без учёта толщины проволоки, показывает ширину свободного отверстия. Его нельзя путать с шагом: в шаг входит ещё и диаметр проволоки. Миллиметры переводят в микроны умножением на 1000. Для перевода mesh в размер отверстия одного числа mesh недостаточно: нужен также диаметр проволоки или конкретный стандарт на сито.
Главные тезисы
- Просвет показывает свободное отверстие, шаг включает ещё и диаметр проволоки.
- 1 мм равен 1000 мкм; для обратного перевода число делят на 1000.
- Перевод mesh требует диаметра проволоки: a = 25,4 / M − d, размеры в миллиметрах.
- Таблицу mesh применяют только с учётом системы обозначений и стандарта сита.
- В заявке задают материал, переплетение, просвет, проволоку и размеры полотна.
- Одинаковый просвет при более толстой проволоке даёт меньшую открытую площадь сетки.
Просвет, шаг и диаметр проволоки

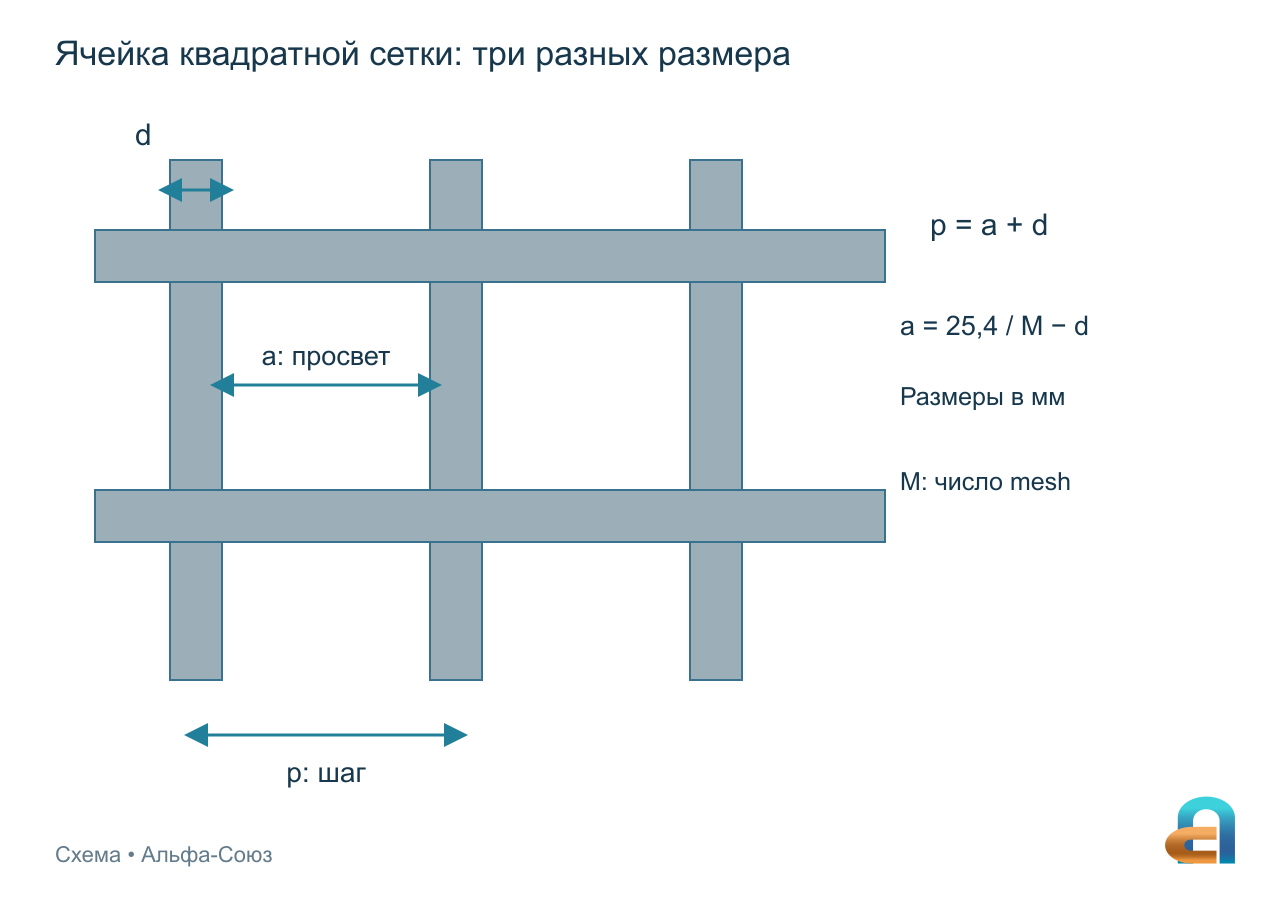

Для простой квадратной тканой сетки обозначим просвет буквой a, диаметр проволоки буквой d, а шаг буквой p. В номинальной геометрии p = a + d. Если в описании указано «ячейка 1 мм, проволока 0,4 мм», шаг составит 1,4 мм. Измерение от центра одной проволоки до центра соседней даст шаг, а не свободное отверстие.
У прямоугольной сетки размеры рассматривают отдельно в двух направлениях. У фильтровых переплетений без обычных сквозных квадратных ячеек эта простая модель не описывает весь путь прохождения частиц. Общее различие конструкций есть в статье о видах металлической сетки.
Как перевести миллиметры в микроны
Точный перевод единиц длины
На узком экране таблицу можно прокрутить влево и вправо.
| Миллиметры, мм | Микрометры, мкм |
|---|---|
| 1 | 1000 |
| 0,5 | 500 |
| 0,2 | 200 |
| 0,1 | 100 |
| 0,05 | 50 |
| 0,025 | 25 |
Микрон является употребительным названием микрометра. Чтобы перевести мкм в мм, число делят на 1000. Например, 150 мкм = 0,15 мм. Этот перевод точный и не зависит от материала сетки, но сначала нужно понять, что именно измерено: отверстие, проволока или показатель фильтрации.
Что означает mesh и как получить размер отверстия
В распространённой системе обозначения тканой сетки mesh задаёт число ячеек на линейный дюйм, равный 25,4 мм. Для квадратного регулярного переплетения номинальный шаг p = 25,4 / M, где M обозначает число mesh. Просвет рассчитывают как a = 25,4 / M − d. Все линейные размеры в этой формуле выражены в миллиметрах.
Учебные примеры: указанные диаметры проволоки являются условиями расчёта
На узком экране таблицу можно прокрутить влево и вправо.
| Mesh | Проволока d, мм | Просвет a, мм | Просвет, мкм |
|---|---|---|---|
| 20 | 0,30 | 0,970 | 970 |
| 20 | 0,50 | 0,770 | 770 |
| 50 | 0,20 | 0,308 | 308 |
| 100 | 0,10 | 0,154 | 154 |
Первые две строки показывают, почему универсальный перевод «20 mesh = столько-то микрон» может дать ошибку. Число mesh одинаково, но более толстая проволока уменьшает просвет. Эти строки не являются стандартным рядом сит ASTM, ISO или Tyler и не описывают складское наличие.
Как правильно пользоваться готовой таблицей mesh
Проверьте, для какой системы составлена таблица. Обозначение номера стандартного контрольного сита связано с требованиями его стандарта; произвольную промышленную сетку с похожим mesh нельзя автоматически объявить тем же ситом.
Затем сопоставьте размер отверстия, диаметр проволоки и допустимые отклонения. Для контрольных сит дополнительно важны требования к проверке и подтверждающие документы. Для промышленного фильтра учитывают переплетение, толщину пакета и заданный метод оценки фильтрации.
Что указать при покупке металлической сетки
Для микронной нержавеющей сетки укажите марку материала, переплетение, размер ячейки в свету, диаметр проволоки и размеры полотна. Если исходное требование задано в mesh, добавьте применённую систему и диаметр проволоки. Для никелевой сетки и других сеток из цветных металлов принцип записи геометрии тот же.
Удобный пример заявки: «Тканая квадратная сетка, материал по проекту, просвет 0,2 мм, проволока 0,1 мм, полотно нужной ширины и длины». Такая запись лучше формулировки «микронная сетка», в которой нет ни конкретного отверстия, ни требований к материалу.
Выбрать сетку по размеру ячейки
Для подбора укажите материал, размер ячейки в свету, диаметр проволоки и размеры полотна. К обозначению mesh добавьте стандарт сетки.
Частые вопросы
Сетка 100 мкм задержит все частицы крупнее 100 мкм?
Размер отверстия сам по себе не является полной характеристикой фильтра. На результат влияют форма частиц, переплетение, деформация сетки, режим и метод испытания. Требуемую тонкость фильтрации задают вместе с условиями её проверки.
Можно ли измерить мелкую ячейку обычной линейкой?
Для точного контроля нужен подходящий оптический или другой предусмотренный метод измерения. Линейкой можно лишь грубо оценить шаг достаточно крупной регулярной сетки; допуск микронного отверстия так не проверяют.
Как посчитать долю открытой площади квадратной сетки?
В номинальной плоской модели она равна [a / (a + d)]² × 100%, где a обозначает просвет, d обозначает диаметр проволоки. При a = 0,2 мм и d = 0,1 мм получается около 44,4%. Это геометрический показатель, а не готовая пропускная способность фильтра: расход и перепад давления требуют отдельной оценки.
Можно ли заменить сетку на более толстую проволоку при прежней ячейке?
Размер отверстия сохранится, но увеличится шаг и уменьшится доля открытой площади. Например, при просвете 0,2 мм переход с проволоки 0,1 на 0,2 мм уменьшает её с 44,4 до 25%. Условия прохождения среды и механические характеристики изменятся, поэтому такая сетка не является полной заменой по одному совпадающему просвету.
Почему в двух таблицах одному mesh соответствуют разные микроны?
Таблицы могут относиться к разным диаметрам проволоки, стандартам сит или правилам округления. Сверьте заголовок таблицы и её исходный стандарт. Для покупки запросите номинальный просвет в миллиметрах или микронах, диаметр проволоки и переплетение. Если продавец указывает только mesh, данных для однозначного сравнения недостаточно.
