Виды титановых труб: сварные, бесшовные и профильные
Титановые трубы различают по материалу, способу изготовления, сечению и назначению. Бесшовную трубу получают деформацией полой заготовки, сварную формируют из плоского проката с соединением кромок. При выборе важны не только наличие шва и диаметр: марка титана, состояние материала, толщина стенки и требования к контролю должны соответствовать рабочей среде и нагрузке.
Главные тезисы
- Сварные и бесшовные титановые трубы различаются изготовлением и контролем; наличие шва не определяет прочность само по себе.
- Технически чистый титан и титановые сплавы выбирают по разным требованиям к свойствам.
- Для круглой трубы задают диаметр и стенку, для профильной наружные стороны, стенку и радиусы.
- Коррозионную стойкость проверяют для конкретной среды, концентрации и температуры.
- Для заказа нужны марка, стандарт, способ изготовления, размеры, состояние и требования к испытаниям.
Бесшовные и сварные трубы из титана
На узком экране таблицу можно прокрутить вправо.
| Вид | Особенность изготовления | Что проверять |
|---|---|---|
| Бесшовная | Полую заготовку деформируют до заданных размеров; продольного сварного соединения нет | Размеры, разностенность, состояние материала и требуемые испытания |
| Сварная | Полосу или лист формуют в трубу и сваривают кромки | Технологию соединения, обработку и контроль сварного шва вместе с требованиями к трубе |
| Сварная с последующей деформацией | После сварки труба дополнительно проходит обработку для получения заданной структуры и размеров | Полный маршрут изготовления, а не только исходное наличие шва |
Наличие шва не является готовым ответом на вопрос о прочности. Для сравнения нужны конкретные материалы, размеры и нормы приёмки. Сварные трубы используются и в ответственном теплообменном оборудовании: например, область ASTM B338 охватывает и сварные, и бесшовные титановые трубы для конденсаторов и теплообменников.
В открытом описании ASTM B338 один из предусмотренных способов изготовления связан с автоматической дуговой сваркой плоского проката. Маршрут обработки и контроль фиксируют в документации изделия.
Технически чистый титан и титановые сплавы
Трубы из технически чистого титана и легированных титановых сплавов образуют разные группы материалов. Их выбирают по сочетанию прочности, пластичности, технологичности и поведения в рабочей среде. Название «титан» не означает один одинаковый химический состав.
Обозначения российских марок и зарубежных Grade следует читать вместе с нормативным документом. Внешне похожие трубы не подтверждают эквивалентность материалов. В паспорте важны химический состав, механические характеристики и состояние после обработки, а не только краткая марка в названии.
Круглые и профильные титановые трубы

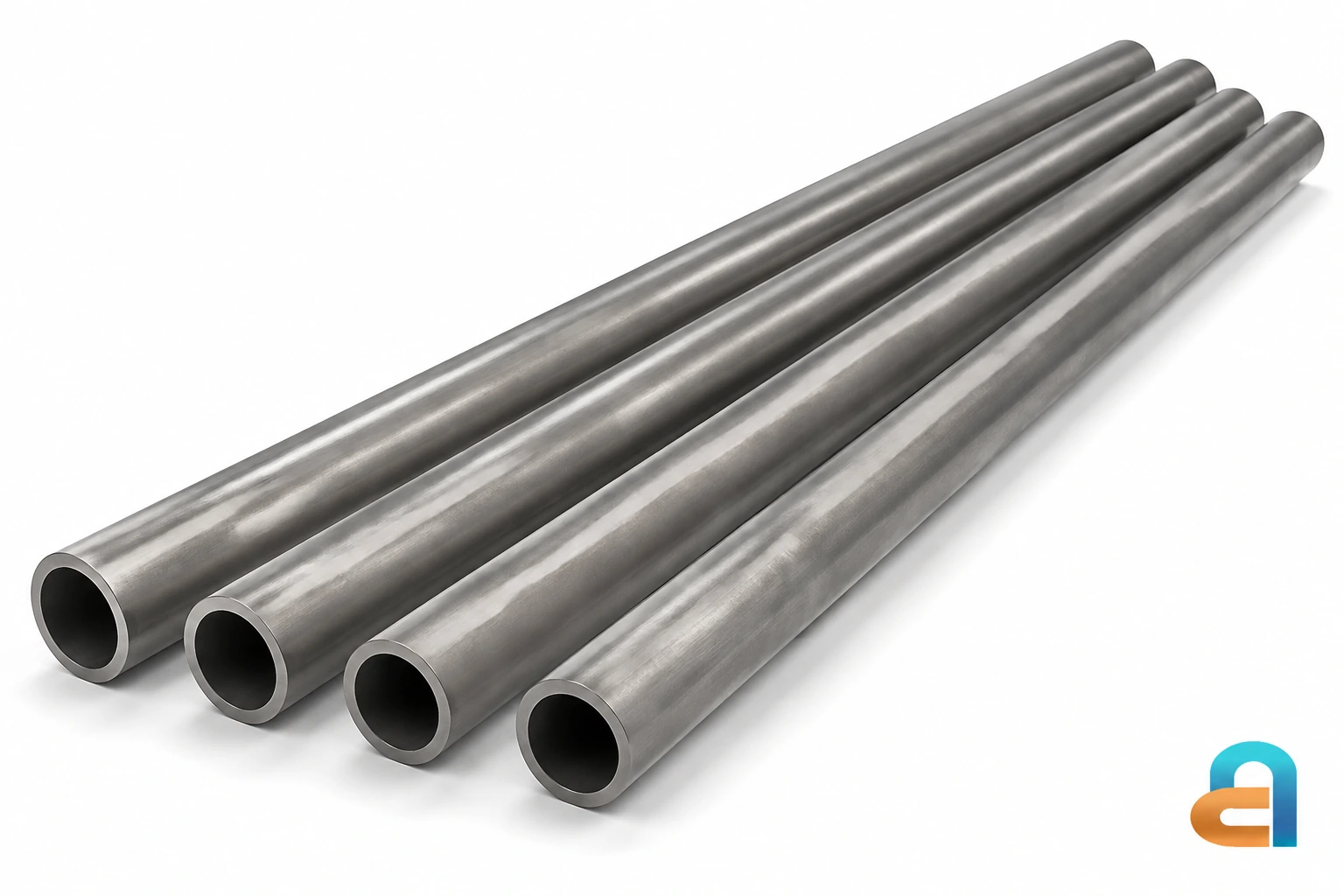

У круглой трубы основные размеры задают наружным диаметром, толщиной стенки и длиной. Для расчёта проходного сечения нужен внутренний диаметр. Он связан с наружным размером и толщиной стенки, но фактические отклонения оценивают по документу поставки.
Квадратная, прямоугольная и другая профильная труба описывается размерами сторон или осей, толщиной стенки и радиусами. Требования стандарта на круглую трубу нельзя автоматически переносить на профиль. Для детали каркаса важны геометрия сечения и жёсткость, для трубопровода дополнительно рассматривают течение среды и соединения.

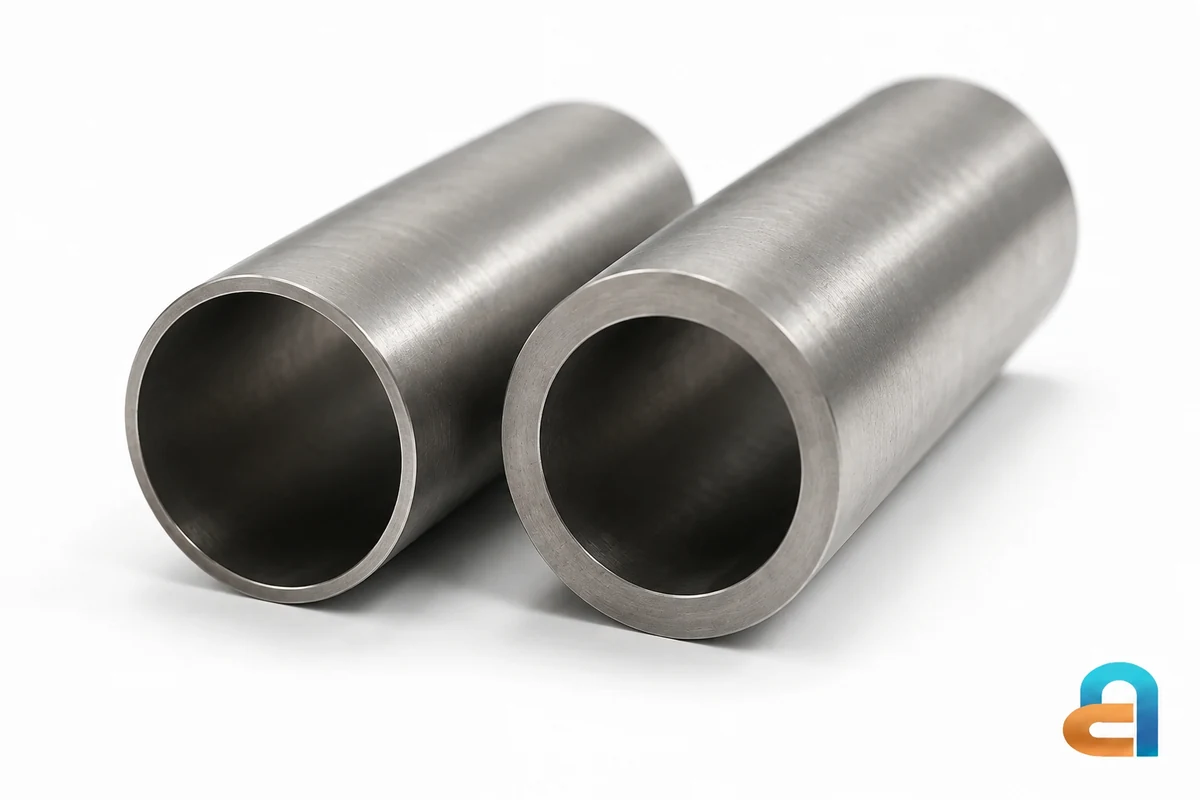

Слова «тонкостенная» и «толстостенная» удобны для предварительного поиска, но не заменяют размер. В заявке лучше указывать конкретную толщину и соответствующее обозначение диаметра. Универсальный перечень всех диаметров без привязки к способу изготовления и нормативу мало помогает выбору.
Почему условия эксплуатации важнее общих преимуществ
Титан ценят за сочетание небольшой плотности и стойкости во многих коррозионных средах. Защитная поверхностная плёнка позволяет использовать его в химическом и теплообменном оборудовании, в том числе при контакте с подходящими водными средами. При этом высокая коррозионная стойкость не равна стойкости ко всем реагентам.
Коррозионную стойкость титана оценивают для конкретных веществ, концентраций и температур. Например, с сухим хлором титан может реагировать. Для нового применения проверяют состав среды и её примесей, рабочую и предельную температуру, скорость потока, застойные участки и контакт с другими материалами.
Температура плавления также не задаёт допустимую рабочую температуру трубы. При нагреве изменяются механические свойства, а для давления и длительной нагрузки требуется расчёт по применимым нормам.
Какие данные нужны для подбора
- Назначение: теплообменная трубка, трубопровод, конструкционная деталь или другой узел.
- Рабочая среда, температура, давление и характер нагрузки.
- Марка материала и нормативный документ с нужной редакцией.
- Способ изготовления, сечение, размеры и состояние поставки.
- Требования к поверхности, испытаниям и сопроводительным документам.
По этим параметрам сравнивают титановые трубы для конкретной задачи. При замене трубы в существующем оборудовании исходной точкой служат чертёж и спецификация, а не только совпадающий диаметр.
Выбрать титановую трубу
Укажите в заявке марку, исполнение, наружные размеры, толщину стенки и длину. Для оборудования добавьте требования из чертежа или спецификации.
